Por qué su empalme no está en la tabla de eventos del OTDR: el umbral de detección
En la curva el escalón se ve a simple vista, pero la tabla no tiene una fila para él. Casi siempre la causa es un ajuste de adquisición: al equipo se le dijo que buscara eventos mayores que una cifra dada, y este salió menor.
Ver los umbrales de mi archivo
La palabra «umbral» designa dos cosas distintas. El umbral de aceptación responde si un evento pasa. El umbral de detección responde si entra siquiera en la lista, y actúa antes, todavía en el equipo.
Autor: Ilya (ingeniero, 6 años en fibra óptica) ·
En esta página
Los umbrales que el equipo escribe en el archivo
Los tres están en el bloque de adquisición del archivo .sor, junto al ancho de pulso y el número de promedios. Son ajustes del equipo: no los produce la fibra, y nosotros no los calculamos.
Umbral de pérdida de evento
El escalón hacia abajo a partir del cual el equipo llama a algo evento. Todo lo menor sigue siendo fibra para él, así que un buen empalme de unas centésimas de decibelio no llegará a la tabla. Entre los archivos que registran la cifra, el ajuste más común es 0,1 o 0,2 dB, bastante más grueso que un buen empalme.
Umbral de reflectancia
Lo fuerte que tiene que ser una reflexión para que el equipo la cuente como evento. Lo más habitual es que el archivo no lleve esta cifra: el formato tiene el campo, el equipo no escribió nada en él, y entonces el archivo no puede decirle qué reflexiones buscaba.
Umbral de final de fibra
Cuántos decibelios tiene que caer el nivel para que el equipo declare el final del enlace. El equipo compara la caída con una sola cifra y no lee la forma de la curva: los manuales ofrecen o la detección automática o una cifra de 3 a 20 dB.
Quién fija la cifra
Quien hizo la adquisición, en los ajustes del equipo, antes de medir. Nosotros ni la elegimos ni la cambiamos: llega con el archivo y describe una medición ya hecha. Un mismo equipo lleva cifras distintas en configuraciones distintas.
Un ejemplo de lo que entrega VIAVI con sus equipos. Las siete trazas de demostración que trae el equipo registran un umbral de pérdida de 0,05 dB y un umbral de final de fibra de 6 dB, y ningún umbral de reflectancia. Las configuraciones que vienen con ellas tienen 0,10 dB, el doble de grueso que los archivos del propio equipo. Nada de esto es una recomendación: son solo los ajustes de configuraciones concretas. Qué poner lo decide el procedimiento de prueba, no un programa que lee un archivo ya terminado.
Lo amplios que pueden ser estos números se ve en el propio campo de entrada. Yokogawa admite un umbral de pérdida de evento de 0,01 a 9,99 dB, un umbral de reflectancia de 20 a 70 dB y un umbral de final de fibra de 3 a 65 dB. Son solo los límites del campo: lo que puso el operador es lo que lleva el archivo.
El mismo equipo tiene un cuarto umbral que nunca llega al archivo: un umbral de macrocurvatura, de 0,01 a 9,99 dB. Con esa cifra busca macrocurvaturas, pero el bloque de adquisición no tiene sitio para ella y se escriben tres. Así que en el archivo de otro no hay forma de saber si el equipo buscó macrocurvaturas, ni a partir de qué escalón.
Una fila también puede faltar por la zona muerta: un evento puede no ser menor que el umbral, sino estar demasiado cerca del anterior para que el equipo los separe. Entonces una fila representa dos uniones, y su pérdida pertenece al grupo entero.
Cómo se ve aquí
Los tres umbrales están en el panel Parámetros: Umbral de pérdida, Umbral de reflectancia, Umbral de final de fibra. Normalmente no están entre los doce primeros campos: abra mostrar todos →. No se pueden editar. Reescribir un umbral sería afirmar que el equipo buscaba algo distinto de lo que buscaba, y los eventos de su tabla no cambiarían por ello.
Un campo vacío no es un cero. Un umbral que el equipo nunca registró no se muestra en absoluto: no ponemos una cifra nuestra en su lugar. La misma regla mantiene en silencio nuestra estimación del final de fibra y nuestra pérdida de retorno óptica hasta que se activa el modo experimental.
Nuestro propio detector se suma al del equipo en lugar de sustituirlo, y no hereda el umbral del archivo: con los ajustes del equipo callaría justo donde calló el equipo. Lo que encontramos solo se ve en el modo experimental y va marcado como nuestro; en la vista normal la tabla contiene las filas del propio equipo.
Un empalme que falta en una traza real

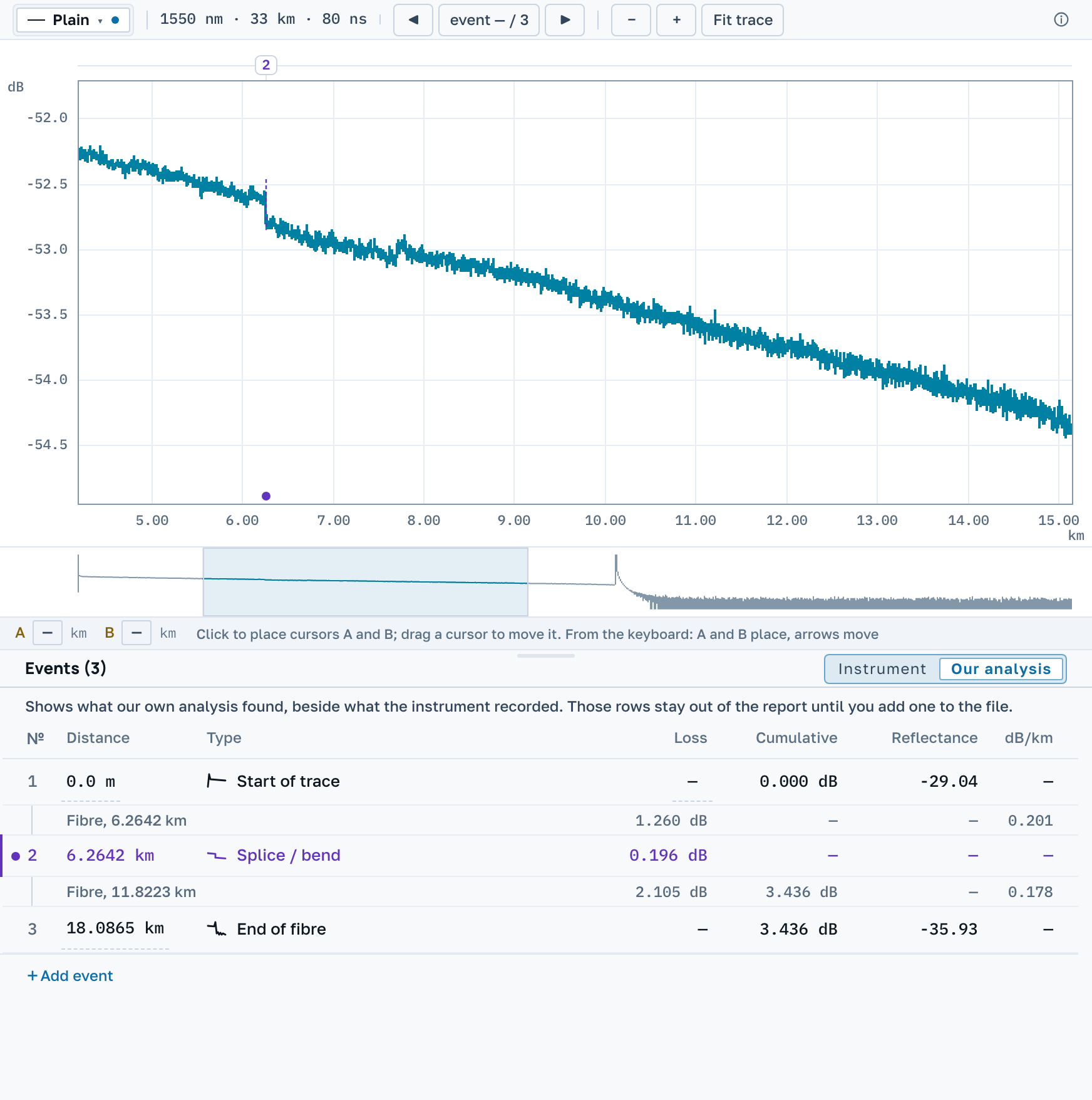

Abajo hay una traza real de una línea de 18,09 km, medida a 1550 nm con un pulso de 80 ns. El archivo registra un umbral de pérdida de evento de 0,2 dB. La tabla del equipo tiene dos filas, el principio de la traza y el final de fibra. Con Nuestro análisis activado aparece una fila más a 6,26 km: un escalón de 0,196 dB, justo por debajo del umbral.
El escalón está en la curva en las dos vistas, y las vistas solo se diferencian en la tabla. El equipo buscaba eventos de 0,2 dB o más, y este salió menor. Nuestra fila va marcada como hallazgo nuestro y queda fuera del informe hasta que usted la añada al archivo.
El otro «umbral» está en la pestaña vecina, Umbrales: son los umbrales de aceptación, y los fija usted. Este programa no trae ningún valor por defecto de lo que puede perder un empalme, un campo vacío no se comprueba, y sin umbral no hay veredicto.
Seguir leyendo
Una comprobación de un solo paso en el archivo de otro: abra los ajustes y mire desde qué umbral buscaba el equipo. Si es más grueso que el escalón que le interesa, discutir con la tabla no tiene sentido: hay que volver a medir el enlace con otro ajuste.
