El OTDR puso el final de fibra en el lugar equivocado
Si el evento de final queda antes de la longitud real, el equipo no vio la fibra hasta su final. Dos ajustes lo provocan: un rango de distancia más corto que la línea, o muy poco promediado, de modo que el extremo lejano se hundió en el ruido.
Comprobar el final de fibra en mi archivo
Autor: Ilya (ingeniero, 6 años en fibra óptica) ·
En esta página
Qué aspecto tiene

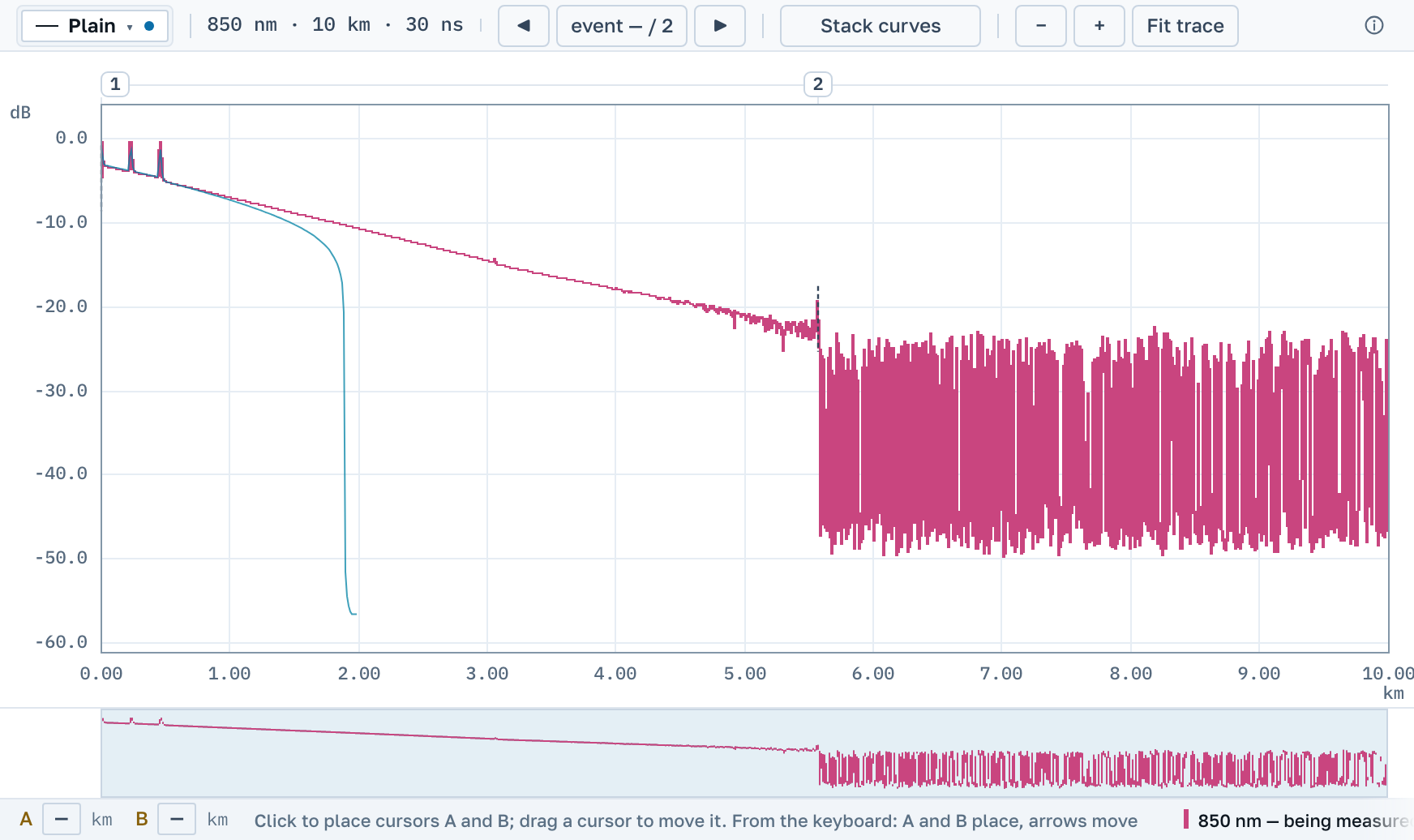

Dos trazas de una misma fibra multimodo del conjunto de formación de FOA, 850 nm, abiertas juntas. La fibra mide 5,6 km. Medida con un rango de 10 km, la curva llega hasta el final y cae al ruido. Medida con un rango de 2 km, se corta a 1,86 km, y el equipo marca ahí el final.
En la traza corta nada dice que la fibra continúa: más allá del final marcado no hay ni reflexión de la cara terminal lejana ni ruido.
Por qué ocurre
El rango le dice al equipo cuánto esperar a que vuelva la luz antes de enviar el pulso siguiente. Con un rango más corto que la línea el registro termina antes que la fibra, y la parte lejana de la línea no se dibuja.
Hay un segundo efecto, descrito por A. V. Listvin y V. N. Listvin en «Рефлектометрия оптических волокон». La luz que viene de más allá del rango vuelve cuando el pulso siguiente ya ha salido y cae en la traza como un pico falso, a la longitud de la línea menos el rango. Esa distancia no es múltiplo de la distancia a ninguna reflexión de la traza, y bajo el pico no hay escalón de pérdida.
El ruido tiene el mismo efecto. Con poco promediado el extremo lejano de una fibra larga se hunde en el ruido, y el equipo marca el final donde la señal todavía se distingue. La página sobre el ruido lo muestra en la misma fibra.
Un final sin reflexión, una rotura aplastada o en ángulo, también se ubica con menos seguridad que un corte limpio: el equipo encuentra un final reflectivo por el frente de su pico, y uno no reflectivo solo cuando parte del pulso ya lo ha atravesado.
Una conexión mala tomada por el final

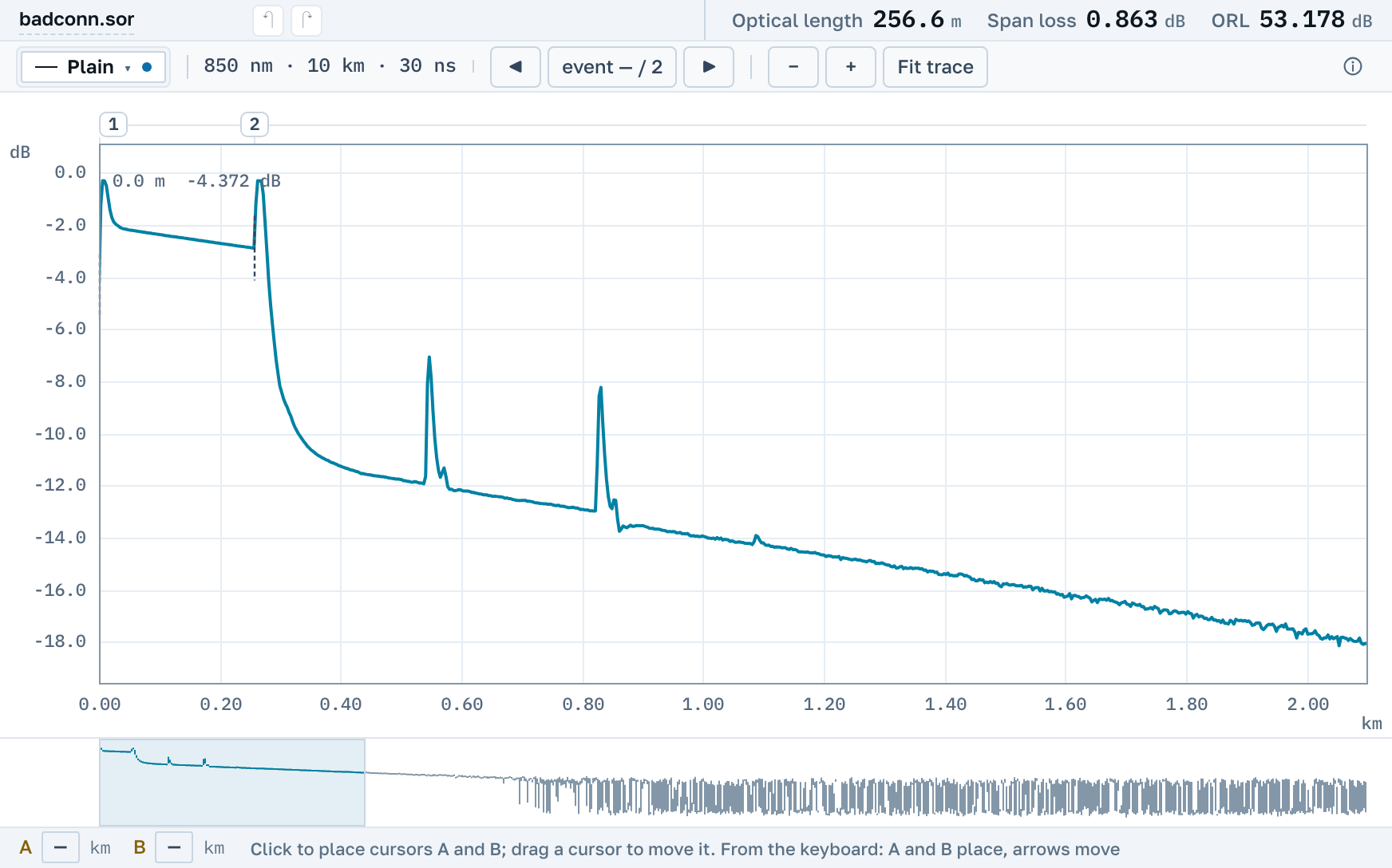

La tercera causa está en la propia línea. En esta traza del conjunto de formación de FOA el equipo marcó el final a 256,6 m, donde hay una conexión. El nivel después de ella es unos 8,5 dB más bajo que antes, y la curva sigue, con dos reflexiones más, a 547 m y a 831 m. El archivo registra un umbral de final de fibra de 3 dB, y un evento que pierde más que el umbral queda anotado como el final.
Lo que distingue este caso de un rango corto es la curva después del final marcado. Aquí continúa a un nivel más bajo y todavía lleva reflexiones. Con un rango demasiado corto no hay nada después del final.
Qué hacer con esto
- Ponga un rango más largo que la línea. El mismo libro nombra un margen del 10 al 20 % sobre la longitud esperada.
- Mire la traza más allá del final marcado: a un final real le sigue ruido, y normalmente lleva una reflexión.
- Si el final cayó en el ruido, promedie más tiempo o alargue el pulso y mida otra vez.
- Antes de llamar rotura de fibra a un final corto, mida otra vez con un rango más largo: una rotura se queda donde está, y un final creado por el rango se mueve.
- Si la curva sigue después del final marcado a un nivel más bajo, inspeccione y limpie la conexión en ese punto y mida otra vez.
Qué muestra OTDR Master
La curva se dibuja tal como la guarda el archivo, y el rango y el pulso de la medición están en la barra sobre el gráfico, junto a la longitud de onda. Ponga dos mediciones de una misma fibra en el área de trabajo y se dibujan una sobre otra, que es la forma más rápida de ver que una de ellas termina antes.
Hasta dónde llega esto
No movemos el final. En la tabla está donde lo registró el equipo, incluso cuando la curva claramente sigue o claramente se corta, y la longitud del resumen sigue a ese evento. Un rango demasiado corto no se puede arreglar después, ni aquí ni en ningún otro programa, porque la parte lejana de la línea no está en el archivo.
Fuentes
- А. В. Листвин, В. Н. Листвин. Рефлектометрия оптических волокон. М.: ЛЕСАРарт, 2005.
