Fibra corta en un OTDR: por qué el inicio de la traza no muestra nada
Un OTDR puede medir un enlace corto si el pulso es corto y delante del enlace hay una fibra de lanzamiento. Después de cada pulso el receptor queda ciego durante un rato. Con un pulso largo ese tramo ciego puede ser más largo que el propio enlace, y la traza dibuja una línea plana donde está la fibra.
Comprobar el ancho de pulso de mi archivo
Autor: Ilya (ingeniero, 6 años en fibra óptica) ·
En esta página
Qué aspecto tiene

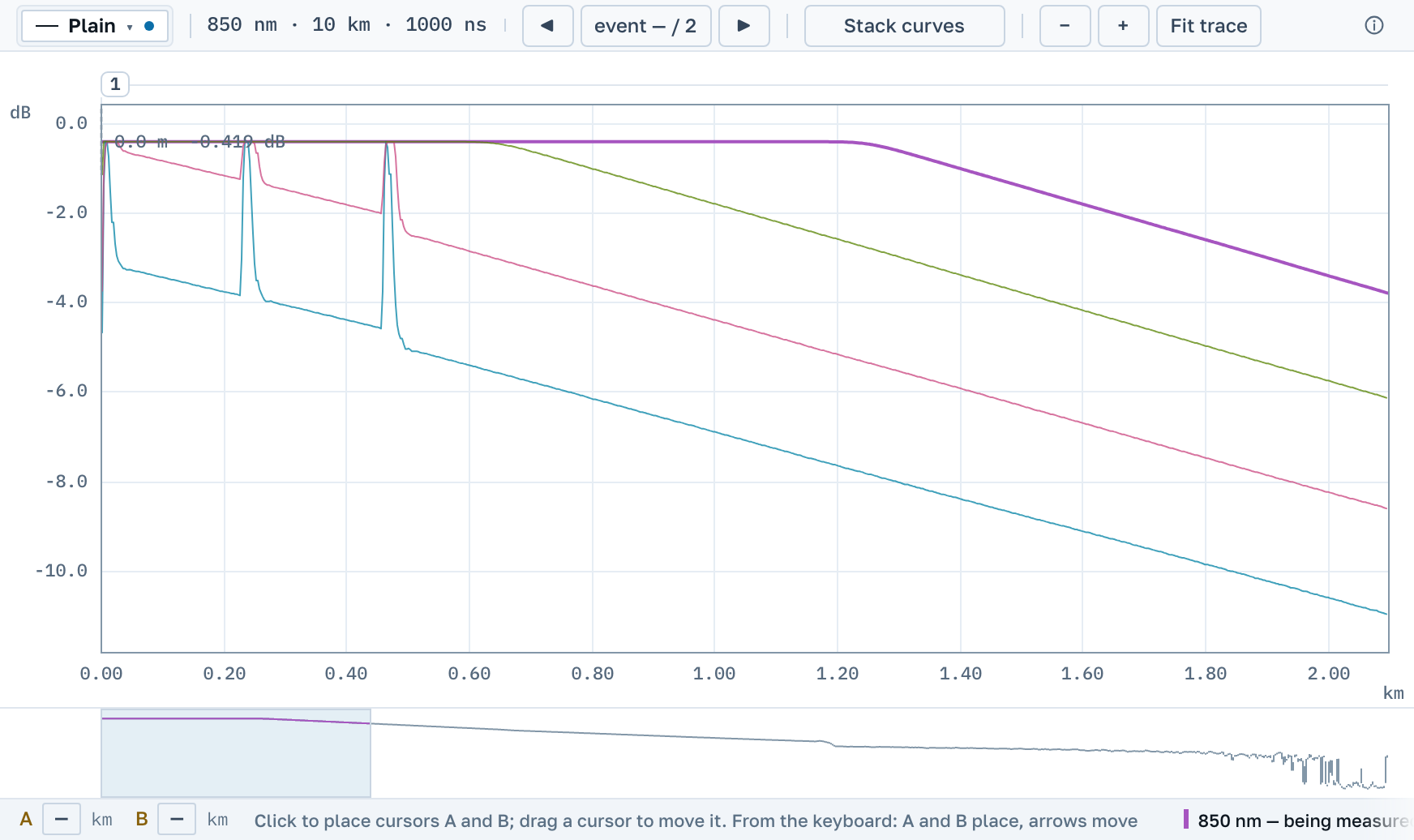

Abajo hay un cable multimodo del conjunto de formación de FOA, medido cuatro veces a 850 nm. Entre una medición y otra solo cambió el ancho de pulso: 30, 90, 330 y 1000 ns. Con 30 ns la curva se separa del borde superior de la escala a los 12 m y muestra dos conexiones, a 235 m y a 464 m. Con 1000 ns la curva queda plana en el borde superior de la escala durante los primeros 1271 m, y las dos conexiones están dentro de ese tramo.
| Ancho de pulso | La curva queda plana durante los primeros |
|---|---|
| 30 ns | 12 m |
| 90 ns | 31 m |
| 330 ns | 669 m |
| 1000 ns | 1271 m |
Las cifras se leyeron en las curvas de este equipo y de este cable, con un paso de muestreo de 3 m. Otro equipo da otras cifras.
Por qué el inicio es ciego
El equipo emite un pulso y escucha la luz débil que la fibra dispersa hacia atrás. La reflexión de su propio conector es mucho más fuerte que esa dispersión. Según la guía de referencia de FOA, el pulso de prueba sobrecarga el receptor y deja una zona muerta junto al equipo.
A. V. Listvin y V. N. Listvin escriben en «Рефлектометрия оптических волокон» que la zona muerta de la entrada es la más ancha de la traza, y que una cima plana en un pico significa un receptor saturado. El tramo plano de la imagen de arriba es una cima así, de cientos de metros de largo.
Cuanto más largo es el pulso, más tiempo sigue ciego el receptor. La misma guía de FOA dice que un OTDR trabaja mejor en cables de más de unos 250 m, y que el cableado de edificios se mide con el pulso más corto que tenga el equipo.
Un conector sucio del equipo también ensancha el inicio ciego
Una mala inyección da la misma imagen incluso con un pulso corto. El libro de los Listvin nombra dos señales que aparecen juntas: toda la traza queda más baja que con una buena conexión, y la zona muerta de la entrada es varias veces más ancha. La causa es un conector sucio o dañado en el equipo o en el latiguillo conectado a él. Entra menos luz en la fibra, y la reflexión más fuerte en la entrada ciega al receptor durante más tiempo.
Un solo archivo no permite distinguir una mala inyección del comportamiento normal del equipo. Compare el inicio con una traza tomada por el mismo equipo con el mismo ancho de pulso. El libro aconseja limpiar los conectores, usar un latiguillo de prueba para que el puerto del equipo no se desgaste y poner una fibra de lanzamiento delante del enlace.
Qué hacer con esto
- Ponga el pulso más corto que ofrezca el equipo. Para fibras de 300 a 500 m, FOA aconseja el pulso más corto, un rango de alrededor de 1 km y promediado suficiente para bajar el ruido.
- Ponga una fibra de lanzamiento entre el equipo y el enlace. Un latiguillo de prueba de 1,5 m no es una fibra de lanzamiento, dice FOA en la misma respuesta. Como mínimo para cables cortos nombra de 10 a 20 m en multimodo y 100 m en monomodo.
- Mire el ancho de pulso antes de juzgar el enlace. En modo automático el equipo elige el pulso por su cuenta, y para un rango más largo elige uno más largo.
- Lea con cuidado la pérdida de un enlace corto. Es pequeña, y FOA señala que la incertidumbre de una medición con OTDR es mayor en distancias cortas.
Qué muestra OTDR Master
Abra el archivo y busque la fila Ancho de pulso entre los parámetros de la medición. Contiene el pulso con el que se tomó la traza. Si el primer evento está más cerca del inicio que la longitud del pulso en la fibra, una línea bajo la tabla dice que el evento está dentro de la zona muerta del pulso y que su pérdida no la midió ni el equipo ni nosotros.
Abra juntas varias mediciones de una misma fibra y las curvas se dibujan en un solo gráfico, como en la imagen de arriba. Una traza de pulso corto puesta sobre una de pulso largo muestra lo que tapó el pulso largo.
Hasta dónde llega esto
No restauramos lo que el equipo no registró. Dentro del tramo plano el archivo guarda el mismo nivel muestra tras muestra, y ningún análisis encontrará ahí una conexión. Nuestro propio análisis de eventos tampoco busca nada en los primeros metros de la traza. El inicio de un enlace corto solo se puede ver tras una nueva medición, con un pulso más corto o a través de una fibra de lanzamiento.
Fuentes
- The Fiber Optic Association. The FOA Reference For Fiber Optics: Optical Time Domain Reflectometer (OTDR).
- The Fiber Optic Association. FOA Newsletter, October 2018. Q&A: OTDR Setup. 2018.
- А. В. Листвин, В. Н. Листвин. Рефлектометрия оптических волокон. М.: ЛЕСАРарт, 2005.
