Traza de una PON: pérdida del divisor, tres anchos de pulso y muchos finales de fibra

Cuánto se lleva un divisor: todas las relaciones

La potencia se reparte por igual, así que la pérdida sigue al número de salidas: 10·log10 de ese número. Cada duplicación cuesta unos 3 dB, y esta parte es la misma sea quien sea el fabricante.

La segunda columna es la tabla de reconocimiento de Anritsu, no un umbral de aceptación: es el escalón a partir del cual el equipo acepta nombrar una relación. En dos filas queda por debajo del cálculo: un escalón de 8 dB ya se llama divisor 1×8, y uno de 11 dB, 1×16, donde la aritmética da 9 y 12.

El escalón real en una traza siempre es mayor que el calculado. A la división se suma la pérdida en exceso del propio divisor, y también sus conectores si el conjunto es conectorizado; uno empalmado por fusión no los tiene. La misma relación cambia bastante entre los dos montajes, y puede cambiar más que la tolerancia con la que se juzga el escalón: un divisor empalmado por fusión comparado con una cifra pensada para uno conectorizado parece peor de lo que es. Por eso la cifra esperada sale de la hoja de datos de su propio divisor, y la tabla se lee como orden de magnitud y como forma de nombrar la relación a partir del escalón.

Un divisor 1×32 en una traza real

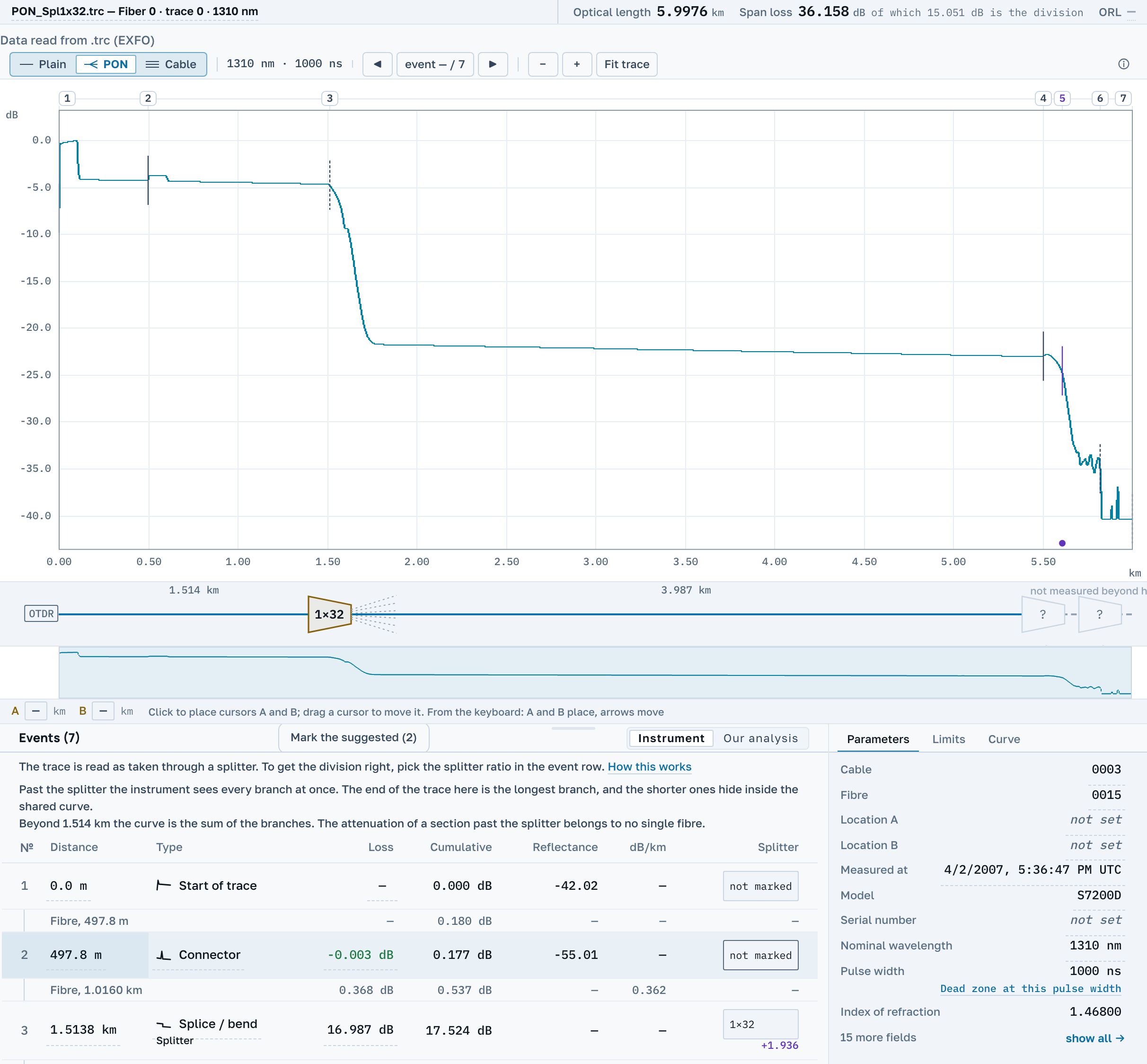

Abajo hay una traza de demostración del conjunto de ejemplos de EXFO, medida a 1310 nm con un pulso de 1000 ns. El escalón a 1,51 km es de 16,987 dB. El archivo lleva el nombre de su divisor, 1×32, y marcamos esa fila con esta relación. La aplicación partió entonces el escalón en dos: 15,051 dB son la división de la potencia entre 32 salidas, y los 1,936 dB restantes son el exceso sobre ella.

El exceso contiene la pérdida propia del divisor y la de sus uniones. Si 1,936 dB es aceptable lo decide el umbral de su proyecto, y la aplicación no lo proporciona.

De ahí, varios archivos para un mismo camino

Ningún ajuste cumple las dos exigencias a la vez, así que el enlace se mide en varias pasadas. El orden que da EXFO en su propia guía de PON es este: primero un pulso corto, de unos pocos nanosegundos, para calificar el primer conector y todo lo que hay hasta el divisor; luego uno medio, para medir el propio divisor; luego uno largo, para llegar al final del enlace.

Quedan así tres o cuatro trazas del mismo camino, y ninguna responde a todas las preguntas. Después se comparan entre sí para decidir qué pasada mide cada evento de forma más fiable. La comparación se hace a mano, y lleva más tiempo que la propia adquisición.

El nombre del archivo suele ser la única nota sobre qué pulso se usó. El ancho de pulso en sí queda registrado en la cabecera del equipo, pero ningún formato lleva una etiqueta que diga que esta pasada llega hasta el divisor y aquella hasta el final. Al abrir un lote, empiece por la traza más larga: muestra el enlace entero, y las cortas precisan su principio.

Qué llama divisor el propio equipo

Para el OTDR un divisor no es «un evento con mucha pérdida», sino una clase propia que lleva una relación. En un VIAVI SmartOTDR el operador marca el evento a mano y elige entre dos listas: divisor equilibrado, siete relaciones de 1×2 a 1×128, y derivador desequilibrado, catorce relaciones de 99/1 a 50/50. Esa marca se queda en el equipo: en ninguno de los archivos que hemos leído aparece registrada una clase de divisor, así que el escalón figura en la tabla tal como lo describió el equipo, como una pérdida. Aun así conviene conocer la clase: por ella quien tiene el equipo en la mano dice «ese es un 1×8» del mismo escalón que el archivo describe con un solo número.

El equipo busca el divisor con un mecanismo aparte y no con la regla general de eventos: en Yokogawa la búsqueda de divisores se activa por separado, y al lado hay un ajuste para la etapa del divisor, porque un camino puede llevar más de uno. Así que la palabra «divisor» en el archivo de otro dice tanto del ajuste de búsqueda como del propio escalón.

Un derivador reparte de forma desigual, y en la curva eso se ve distinto. Con 95/5 el brazo de paso pierde unos 0,2 dB y el brazo derivado unos 13: un mismo dispositivo da un escalón apenas visible en una fibra y uno profundo en la otra. Las dos imágenes son sanas, y cuál de los dos brazos se midió no lo dice el archivo; eso solo lo muestra el plano de la obra.

De ahí una trampa al comparar dos longitudes de onda. La regla «creció con la longitud de onda, así que parece una macrocurvatura» falla en una traza de PON, y no porque un divisor crezca: el escalón de un divisor es división de potencia, que no depende en absoluto de la longitud de onda. La hoja de fábrica de un 1×8 da una dispersión de 0,16 dB entre tres longitudes de onda, y además no monótona. El fallo está en otra parte: al lado de nueve decibelios de división, un aumento de unas décimas se pierde, y la parte de la pérdida que corresponde al divisor siempre es pequeña, sea cual sea. Por eso en la vista PON una fila marcada sale por completo de la comparación.

Qué hacemos y qué no

Leemos y mostramos archivos; no analizamos redes. El divisor lo nombra usted: en la vista PON la fila de un evento ofrece elegir la relación de reparto, y a partir de ella calculamos la división de la potencia y el exceso sobre ella. Nunca llamamos divisor a un evento por nuestra cuenta, porque sería nuestra palabra sobre el dispositivo de otro. Varias trazas de un mismo camino se pueden superponer en una gráfica, cada una con su color, para comparar pasadas con distintos anchos de pulso.

Lo que no tenemos: valores umbral, un veredicto sobre si una red pasa, ningún conocimiento de la topología PON ni forma de decir a qué abonado pertenece una rama. El presupuesto de pérdidas lo fija la clase del sistema en el proyecto, viene de la documentación de la obra y no lo proporcionamos de ninguna forma.

Lo que la vista no hace: no busca divisores, no conoce la topología y no aporta normas. El umbral para el exceso sobre la división lo escribe usted en el panel de umbrales, como cualquier otro. Después de un divisor, nuestro propio final de fibra deja paso a «sin medir más allá»: detrás de un divisor no podemos distinguir una rotura de fibra del nivel de ruido, y el silencio es más honesto que una suposición. La marca llega también al informe: la hoja gana una columna de divisor y otra «sobre la división», y una línea bajo la tabla que dice que la relación la declaró usted y no la midió el equipo.
