Mode Kabel: memeriksa tiap serat terhadap data pabrik
Kabel keluar dari pabrik di atas haspel bersama laporan uji pabrik: panjangnya dan redamannya pada tiap panjang gelombang. Pada pemeriksaan penerimaan, setiap serat diukur dengan OTDR dari satu ujung dan dibandingkan dengan lembar itu. Mode Kabel menaruh data pabrik di layar di samping hasil ukur, sehingga Anda tidak lagi membandingkan tiap trace dengan mata.
Mode Kabel berbayar: perbandingan dengan data pabrik adalah bagian dari paket berbayar. Trace-nya sendiri tetap bisa dibuka, ditumpuk, dan dibolak-balik tanpa mode ini.
Penulis: Vera (baru di bidang ini) ·
Apa yang dilakukan mode ini
Mode ini membiarkan file Anda apa adanya dan menaruh di samping tiap file apa yang dicatat alat ukur dan apa yang dijanjikan data pabrik.
Data pabrik di layar
Tab Pabrik muncul di panel bawah. Anda mengisi panjang optik dari laporan pabrik, toleransi, dan satu baris untuk tiap panjang gelombang. Ada satu set data pabrik untuk seluruh daftar file: isi sekali dan setiap serat diperiksa terhadapnya.
Perbandingan untuk file kerja

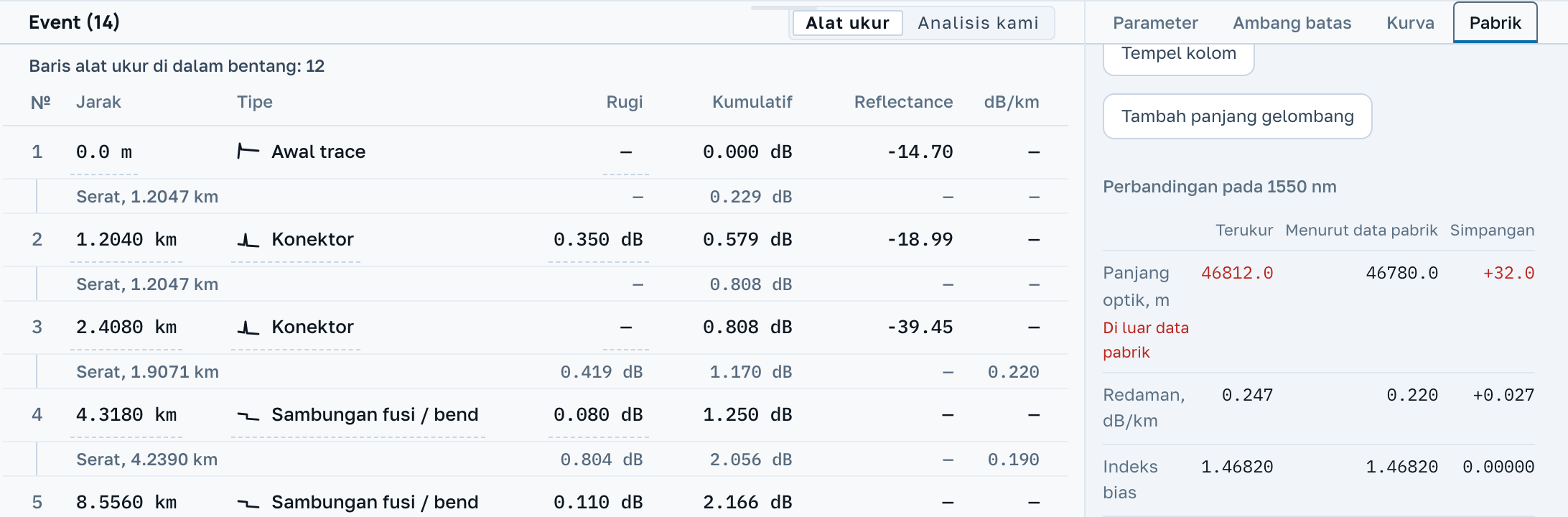

Di bawah kolom isian data pabrik ada tabel dengan tiga kolom: terukur, menurut data pabrik, dan simpangan. Barisnya adalah panjang, redaman, dan indeks bias. Pindah ke serat lain dan tabel itu mengikutinya.
Kapan sebuah sel menjadi merah
Anda yang menetapkan toleransi panjang dan batas redaman. Bila sebuah serat melewatinya, selnya menjadi merah, dan tanda Di luar data pabrik muncul di baris dokumen di atas grafik. Simpangan tanpa batas yang diisi tetap berupa angka biasa.
Menyalakannya

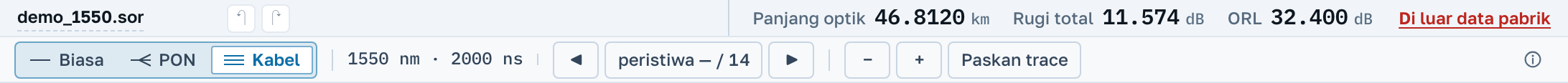

Di atas grafik ada pengalih tampilan: Biasa, PON, dan Kabel. Tekan Kabel. Mode ini berlaku untuk seluruh daftar file sekaligus, bukan untuk satu file, karena pada pemeriksaan penerimaan file-file di daftar biasanya adalah serat-serat satu kabel. Di layar sempit pengalih itu terlipat menjadi satu tombol yang membuka daftar tiga tampilan yang sama.
Jika Anda belum masuk, aplikasi menawarkan Masuk tepat di pengalih itu: mode ini bagian dari Profesional, dan setelah masuk Anda bisa mencobanya gratis selama tiga hari. Jika Anda sudah masuk tanpa paket berbayar, tempat yang sama menawarkan Coba gratis dan Beli paket Profesional. Dalam kedua keadaan itu layar tidak kehilangan apa pun: grafik, tabel event, dan total tetap seperti semula.
Kabel dan PON tidak berjalan bersamaan, karena kabel yang baru datang dari pabrik tidak punya splitter. Biasa mematikan mode ini, dan layar menjadi sama seperti tanpa mode ini.
Mengisi data pabrik

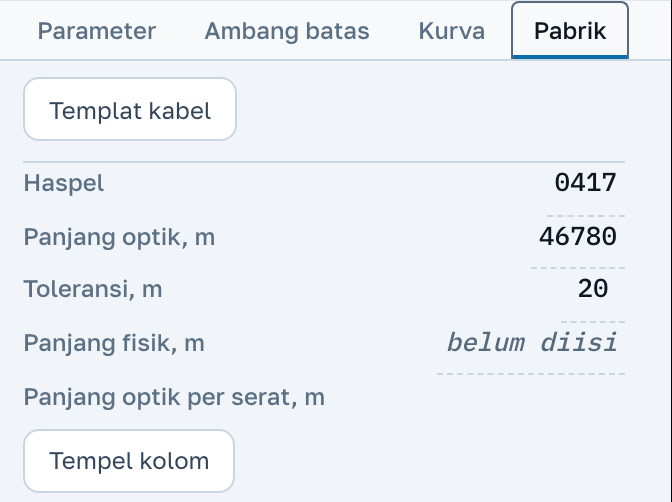

Buka tab Pabrik di sisi kanan panel bawah. Tab itu dimulai dengan tiga kolom isian. Haspel menerima nomor atau nama; itu label untuk Anda dan tidak ikut dalam perbandingan. Panjang dan toleransi dalam meter. Ini panjang optik, bukan panjang selubung kabel: serat terletak di dalam kabel dengan kelebihan panjang dan lebih panjang daripada selubungnya. Bila toleransi kosong, panjang tetap dicetak dan dibandingkan, tetapi tidak mendapat putusan. Setiap kolom isian diterapkan dengan Enter: jika Anda meninggalkannya tanpa menekan Enter, yang Anda ketik dibuang.
Di bawahnya ada baris-baris panjang gelombang; Tambah panjang gelombang menambah satu baris. Setiap baris punya tiga kolom isian: indeks bias, redaman menurut data pabrik, dan batas, dua yang terakhir dalam dB/km. Batas boleh dibiarkan kosong. Perbandingan memilih baris yang cocok dengan panjang gelombang file yang sedang dibuka, dan jika tidak ada, ia menulis "Data pabrik tidak memuat … nm" alih-alih menampilkan tanda strip.
Data pabrik diingat oleh browser ini. Di komputer lain atau di browser lain Anda perlu mengisinya lagi.
Apa yang ditampilkan perbandingan
Baris panjang memuat panjang optik bentang sebagaimana dicatat alat ukur. Jika alat ukur mencatat bentangnya, nilainya sama dengan angka Panjang optik di atas grafik; jika tidak, perbandingan mengatakannya: "Alat ukur tidak menuliskannya". Redaman adalah Rugi total dibagi panjang bentang. Indeks bias berasal dari file dan dicetak di samping nilai data pabrik. Ia tidak mendapat putusan, dan kami tidak menghitung ulang trace dengan indeks data pabrik, karena itu berarti menyunting file.
Hanya langkah yang melewati batas yang Anda isi yang ditandai merah: panjang di luar toleransi, atau redaman di atas batas. Nilai terukur dan simpangannya menjadi merah, dan kata-kata Di luar data pabrik muncul di bawah label baris, sehingga putusan tidak bergantung pada warna saja. Tanda yang sama muncul di baris dokumen di atas grafik, dan mengekliknya membuka Pabrik.
Di atas tabel event ada baris yang menghitung baris alat ukur di dalam bentang. Kabel utuh dari pabrik tidak punya closure, jadi di sana tidak diharapkan ada satu pun. Mode ini tidak menyebutnya cacat: Andalah yang memutuskan apa yang ada di baliknya, seperti halnya splitter dalam mode PON. Yang dihitung hanya baris alat ukur; baris yang ditemukan Analisis kami tidak.
Apa yang tidak dilakukan mode ini
Kami tidak menyediakan batas. Toleransi dan batas berasal dari laporan pabrik atau kontrak pengadaan, dan kolom isian yang kosong tidak memberi putusan.
Mode ini tidak menyebut sebuah serat baik atau rusak, dan tidak menyunting file. Ia membandingkan apa yang Anda isi dengan apa yang dicatat alat ukur dan menunjukkan di mana keduanya berbeda.
Selanjutnya
Anda bisa melihat serat-serat sebuah kabel tanpa mode ini: menumpuknya pada satu grafik dan membolak-balik file itu gratis. Hanya perbandingan dengan data pabrik yang berbayar.
