Modo «Cabo»: cada fibra conferida com os dados de fábrica
O cabo sai da fábrica num carretel, com um relatório de teste de fábrica: o comprimento e a atenuação em cada comprimento de onda. Na inspeção de recebimento, cada fibra é medida com um OTDR por uma ponta e comparada com essa folha. O modo «Cabo» põe os dados de fábrica na tela ao lado do que foi medido, e você não precisa mais comparar cada curva a olho.
O modo «Cabo» é pago: a comparação com os dados de fábrica faz parte do plano pago. As curvas em si continuam abrindo, se sobrepondo e sendo folheadas sem ele.
Autora: Vera (iniciante na área) ·
Nesta página
O que o modo faz
Ele deixa os seus arquivos como estão e coloca ao lado de cada um o que o equipamento gravou e o que os dados de fábrica prometem.
Os dados de fábrica na tela
No painel inferior aparece a aba Fábrica. Nela você informa o comprimento óptico do relatório de fábrica, uma tolerância e uma linha por comprimento de onda. Os dados de fábrica valem para a lista de arquivos inteira: preencha uma vez, e todas as fibras são conferidas com eles.
A comparação do arquivo de trabalho
Abaixo dos campos fica uma tabela com três colunas: medido, de fábrica e desvio. As linhas são comprimento, atenuação e índice de refração. Passe para outra fibra, e a tabela acompanha.
Quando uma célula fica vermelha
Você mesmo define a tolerância de comprimento e o limite de atenuação. Quando uma fibra passa deles, a célula fica vermelha e a marca Fora dos dados de fábrica aparece na linha do documento, acima do gráfico. Um desvio sem limite informado continua sendo só um número.

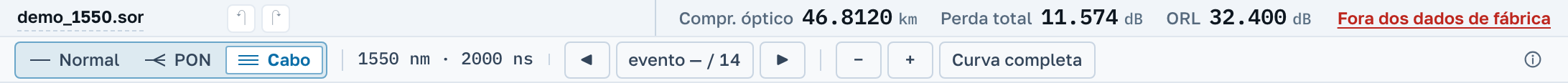

Como ligar
Acima do gráfico há um seletor de visualização: Normal, PON e Cabo. Clique em Cabo. O modo vale para a lista de arquivos inteira de uma vez, e não para um arquivo só, porque na inspeção de recebimento os arquivos da lista costumam ser as fibras de um mesmo cabo. Numa tela estreita, o seletor vira um único botão que abre uma lista com as mesmas três visualizações.
Se você não entrou na conta, o aplicativo oferece Entrar ali mesmo, junto ao seletor: o modo faz parte do Profissional, e depois de entrar dá para experimentá-lo grátis por três dias. Se você entrou mas não tem o plano pago, no mesmo lugar aparecem Experimentar grátis e Comprar Profissional. Nos dois casos a tela não perde nada: o gráfico, a tabela de eventos e os totais ficam como estavam.
«Cabo» e PON não funcionam juntos, já que um cabo recém-saído da fábrica não tem splitters. Normal desliga o modo, e a tela volta a ser a mesma de antes.

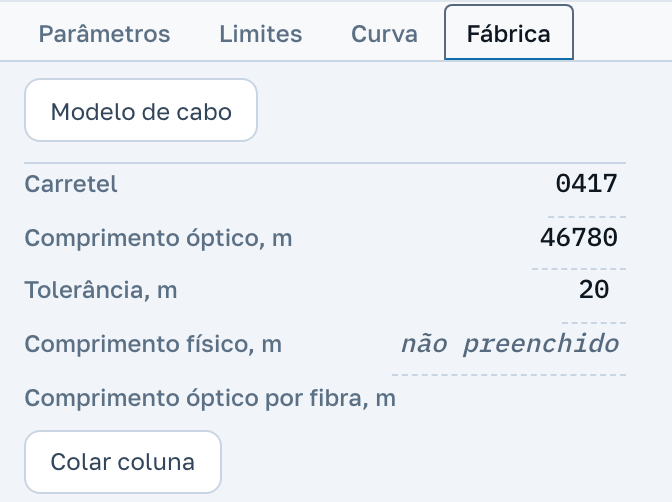

Como preencher os dados de fábrica
Abra a aba Fábrica à direita do painel inferior. Ela começa com três campos. Em Carretel vai um número ou um nome; é uma etiqueta para você e não entra na comparação. Comprimento e tolerância são em metros. É o comprimento óptico, não o comprimento da capa do cabo: a fibra fica no cabo com uma folga e é mais longa que a capa. Com a tolerância vazia, o comprimento continua impresso e comparado, mas sem veredito. Cada campo é aplicado com Enter: se você sair dele sem apertar Enter, o que digitou se perde.
Abaixo vêm as linhas por comprimento de onda; Adicionar comprimento de onda acrescenta mais uma. Cada linha tem três campos: índice de refração, atenuação de fábrica e um limite, os dois últimos em dB/km. O limite pode ficar vazio. A comparação pega a linha que corresponde ao comprimento de onda do arquivo aberto e, se não houver nenhuma, escreve «Sem dados de fábrica em … nm» em vez de um traço.
Os dados de fábrica ficam guardados neste navegador. Em outro computador ou outro navegador, será preciso preenchê-los de novo.

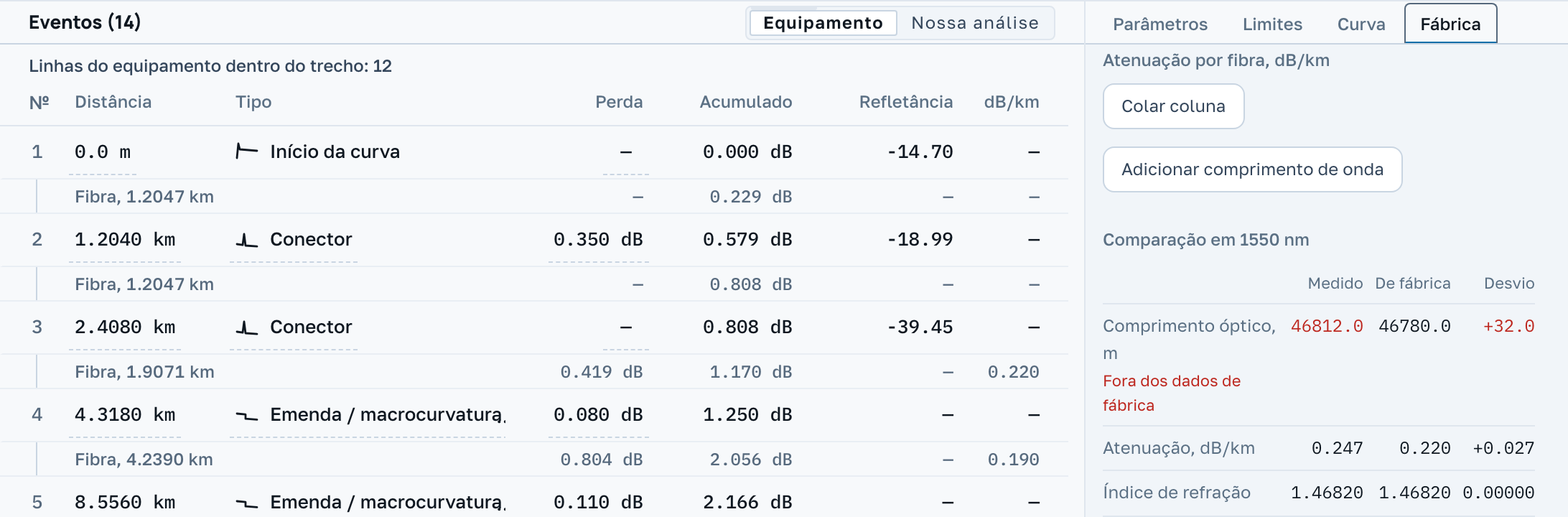

O que a comparação mostra
A linha de comprimento traz o comprimento óptico do trecho como o equipamento o gravou. Se o equipamento gravou o trecho, é o mesmo valor do indicador «Compr. óptico» acima do gráfico; se não gravou, a comparação diz isso: «O equipamento não gravou». A atenuação é a «Perda total» do trecho dividida pelo comprimento dele. O índice de refração vem do arquivo e aparece ao lado do valor de fábrica. Ele não recebe veredito, e não recalculamos as curvas com o índice de fábrica, porque isso seria uma edição do arquivo.
Só fica em vermelho o que passa de um limite informado por você: comprimento fora da tolerância ou atenuação acima do limite. O valor medido e o desvio ficam vermelhos, e as palavras «Fora dos dados de fábrica» aparecem sob o rótulo da linha, para que o veredito não dependa só da cor. A mesma marca aparece na linha do documento acima do gráfico, e um clique nela abre a aba Fábrica.
Acima da tabela de eventos, uma linha conta as linhas do equipamento dentro do trecho. Um cabo inteiro, vindo da fábrica, não tem caixas de emenda, então ali não se espera nenhuma. O modo não as chama de defeito: o que há por trás delas é você quem decide, como com um splitter no modo PON. Só entram na conta as linhas do equipamento; as que a Nossa análise encontrou ficam de fora.
O que o modo não faz
Não fornecemos limites. A tolerância e o limite vêm do relatório de fábrica ou do contrato de fornecimento, e campo vazio não dá veredito.
O modo não diz se uma fibra está boa ou com defeito e não edita arquivos. Ele compara o que você informou com o que o equipamento gravou e mostra onde os dois divergem.
Continue lendo
Dá para olhar as fibras de um cabo sem este modo: sobrepor as curvas num gráfico e folhear os arquivos é grátis. Só a comparação com os dados de fábrica é paga.
