Modo «Cable»: cada fibra frente a los datos de fábrica
El cable sale de fábrica en un carrete y con sus datos de fábrica: la longitud y la atenuación en cada longitud de onda. En el control de recepción cada fibra se mide con un OTDR desde un extremo y se compara con esa hoja. El modo «Cable» pone los datos de fábrica en pantalla junto a lo medido, y ya no hace falta comparar cada traza a ojo.
Abrir los archivos de mi cable
El modo «Cable» es de pago: la comparación con los datos de fábrica forma parte del plan de pago. Las trazas en sí se siguen abriendo, superponiendo y recorriendo sin él.
Autora: Vera (recién llegada al sector) ·
En esta página
Qué hace el modo
Deja sus archivos como están y pone junto a cada uno lo que registró el equipo y lo que prometen los datos de fábrica.
Los datos de fábrica en pantalla
En el panel inferior aparece la pestaña Fábrica. En ella se escribe la longitud óptica que dan los datos de fábrica, una tolerancia y una fila por longitud de onda. Los datos de fábrica son uno solo para toda la lista de archivos: se escriben una vez y cada fibra se compara con ellos.
La comparación del archivo de trabajo
Bajo los campos de los datos de fábrica hay una tabla de tres columnas: medido, de fábrica y desviación. Sus filas son la longitud, la atenuación y el índice de refracción. Si pasa a otra fibra, la tabla se recalcula para ella.
Cuándo una celda se pone en rojo
La tolerancia de longitud y el límite de atenuación los define usted. Si una fibra se sale de ellos, la celda se pone en rojo y en la línea sobre el gráfico aparece la marca Fuera de los datos de fábrica. Una desviación sin límite definido se queda en un simple número.
Cómo activarlo

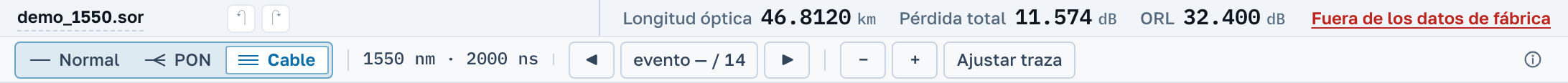

Sobre el gráfico hay un conmutador de vista: Normal, PON y Cable. Pulse Cable. El modo se aplica a toda la lista de archivos a la vez y no a un solo archivo, porque en el control de recepción los archivos de la lista suelen ser las fibras de un mismo cable. En una pantalla estrecha el conmutador se pliega en un solo botón que abre una lista con las mismas tres vistas.
Si no ha iniciado sesión, la aplicación le ofrece Entrar junto al mismo conmutador: el modo forma parte de Profesional, y después de entrar puede probarlo gratis durante tres días. Si ha entrado pero no tiene el plan de pago, en el mismo sitio aparecen Probar gratis y Comprar Profesional. En ambos casos la pantalla no pierde nada: el gráfico, la tabla de eventos y los totales siguen como estaban.
«Cable» y PON no funcionan juntos: un cable recién salido de fábrica no tiene divisores. Normal desactiva el modo, y la pantalla queda igual que sin él.
Cómo escribir los datos de fábrica

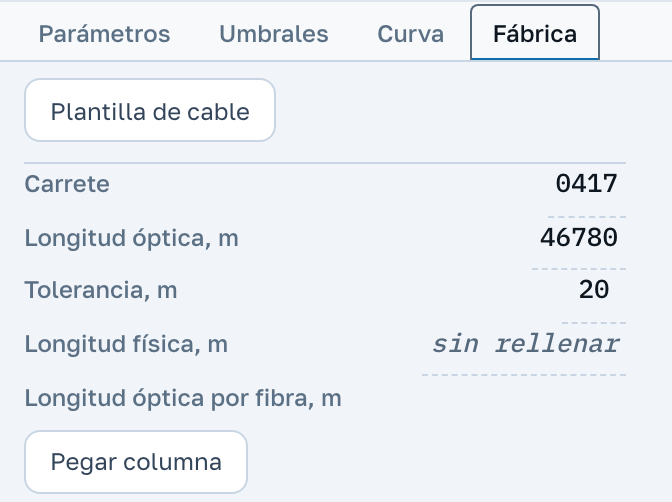

Abra la pestaña Fábrica a la derecha del panel inferior. Arriba hay tres campos. Carrete admite un número o un nombre; es una etiqueta para usted y no interviene en la comparación. La longitud y la tolerancia van en metros. Se trata de la longitud óptica y no de la longitud del cable por la cubierta: la fibra va dentro del cable con cierta holgura y es más larga que la cubierta. Con la tolerancia vacía, la longitud se imprime y se compara igual, pero no recibe veredicto. Cada campo se aplica con Enter: si sale del campo sin pulsar Enter, lo escrito se pierde.
Debajo van las filas de longitud de onda; Añadir longitud de onda agrega una. Cada fila tiene tres campos: índice de refracción, atenuación de fábrica y un límite, los dos últimos en dB/km. El límite puede quedar vacío. La comparación toma la fila que coincide con la longitud de onda del archivo abierto y, si no la hay, en lugar de un guion escribe «Sin datos de fábrica a … nm».
Los datos de fábrica los recuerda este navegador. En otro ordenador o en otro navegador tendrá que escribirlos de nuevo.

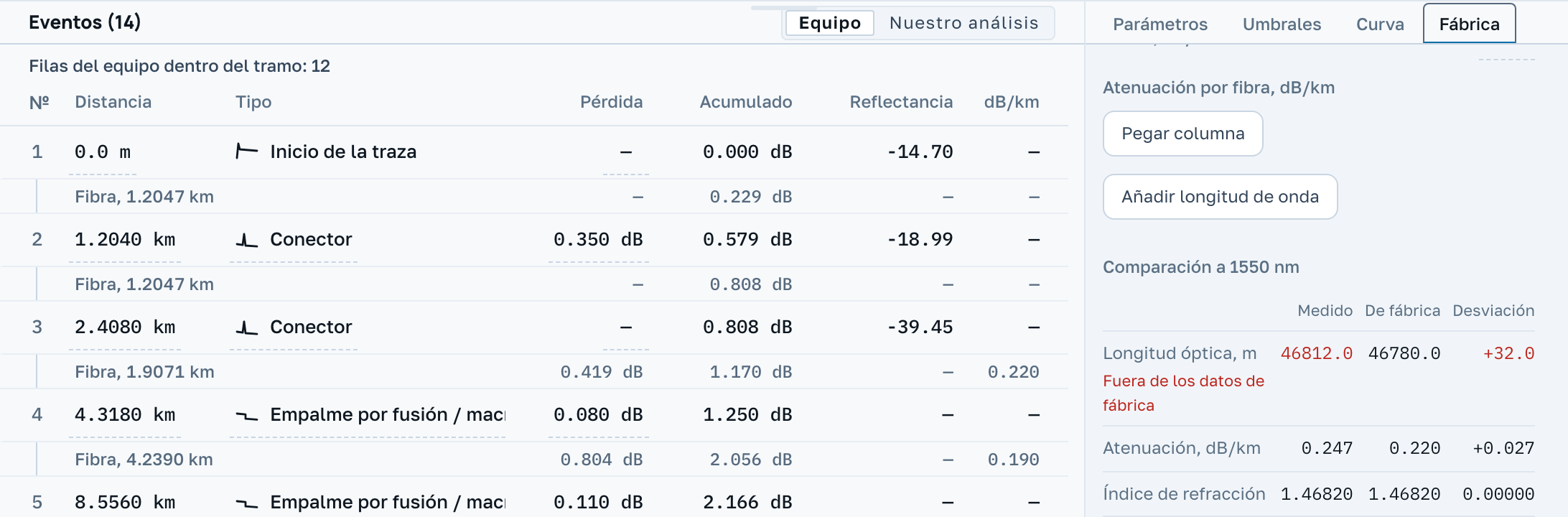

Qué muestra la comparación
La fila de longitud lleva la longitud óptica del tramo tal como la registró el equipo. Si el equipo registró el tramo, es el mismo valor que la cifra «Longitud óptica» sobre el gráfico; si no, la comparación lo dice tal cual: «El equipo no lo registró». La atenuación es la «Pérdida total» del tramo dividida por su longitud. El índice de refracción se toma del archivo y se imprime junto al de fábrica. No recibe veredicto, y no recalculamos las trazas con el índice de fábrica, porque eso sería editar el archivo.
En rojo solo se marca lo que pasa de un límite que usted escribió: la longitud fuera de la tolerancia o la atenuación por encima del límite. Se ponen en rojo el valor medido y la desviación, y bajo la etiqueta de la fila aparecen las palabras «Fuera de los datos de fábrica», para que el veredicto no dependa solo del color. La misma marca aparece en la línea sobre el gráfico, y al pulsarla se abre Fábrica.
Sobre la tabla de eventos, una línea cuenta las filas del equipo dentro del tramo. Un cable continuo recién salido de fábrica no tiene cajas de empalme, así que ahí no se espera ninguna. El modo no las llama defectos: qué hay detrás lo decide usted, como con un divisor en el modo PON. Solo se cuentan las filas del equipo; las que encuentra Nuestro análisis no entran en la cuenta.
Lo que el modo no hace
No suministramos límites. La tolerancia y el límite vienen de los datos de fábrica o del contrato de suministro, y un campo vacío no da veredicto.
El modo no declara buena ni defectuosa una fibra, y tampoco edita archivos. Compara lo que usted escribió con lo que registró el equipo y muestra dónde no coinciden.
Seguir leyendo
Las fibras de un cable se pueden revisar sin este modo: superponerlas en un gráfico y pasar de un archivo a otro es gratis. Solo la comparación con los datos de fábrica es de pago.
