Режим «Кабель»: сверка волокон с заводским паспортом
Кабель приезжает с завода на барабане, и к нему прилагается паспорт: длина и затухание на каждой длине волны. На входном контроле каждое волокно снимают рефлектометром с одного конца и сверяют с этой бумагой. Режим «Кабель» ставит паспорт на экран рядом с измеренным, и сверять каждую трассу глазами больше не приходится.
Режим платный: сверка с паспортом входит в платный доступ. Сами трассы по-прежнему открываются, накладываются друг на друга и листаются без него.
Автор: Вера (начинающий специалист) ·
Что делает режим
Режим не меняет файлы, а только кладёт рядом с каждым то, что записал прибор, и то, что обещает паспорт.
Паспорт на экране
В подвале появляется вкладка Паспорт. В неё вписывают оптическую длину из паспорта, допуск и строку на каждую длину волны. Паспорт один на весь список файлов: вписали один раз, и сверяется каждое волокно.
Сверка рабочего файла

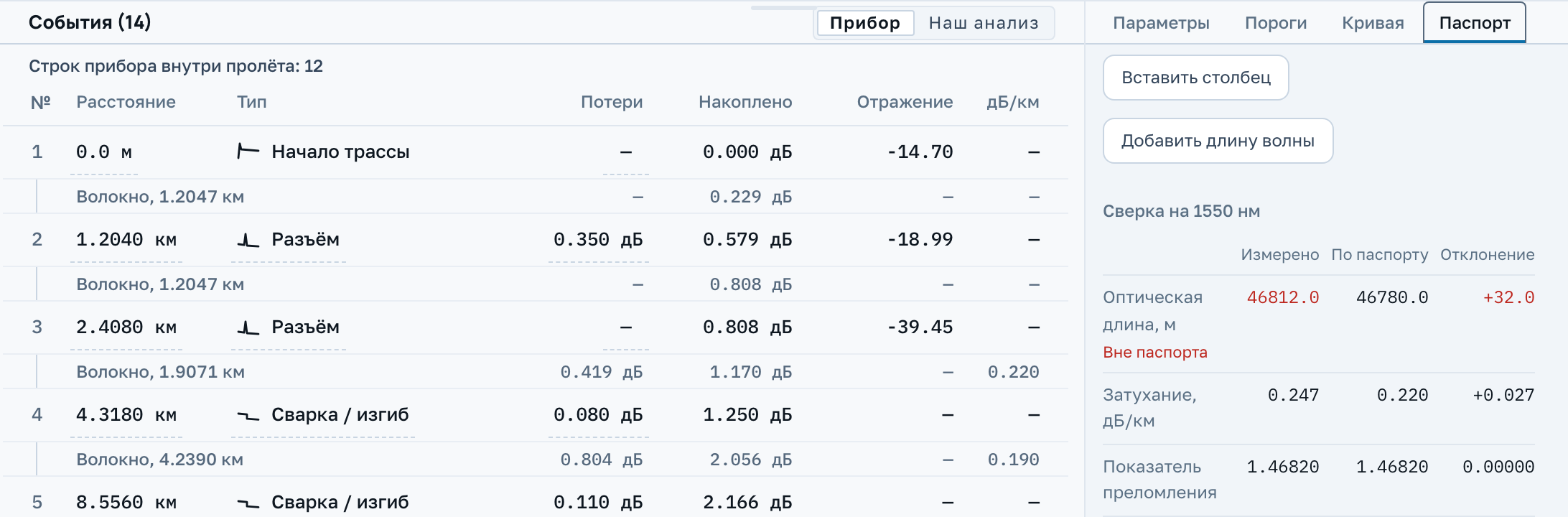

Под полями паспорта стоит таблица из трёх колонок: измерено, по паспорту, отклонение. В ней три строки: длина, затухание и показатель преломления. Переключились на другое волокно, и таблица пересчиталась под него.
Когда ячейка краснеет
Допуск длины и предел затухания вписываете вы. Если волокно вышло за них, ячейка краснеет, а в строке документа над графиком встаёт метка Вне паспорта. Отклонение без вписанного предела остаётся просто числом.
Как включить

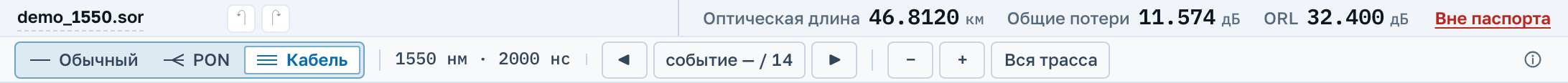

Над графиком стоит переключатель вида: Обычный, PON и Кабель. Нажмите Кабель. Режим включается сразу для всего списка, а не для одного файла: на входном контроле все файлы списка обычно и есть волокна одного кабеля. На узком экране переключатель сворачивается в кнопку, которая открывает список из тех же трёх пунктов.
Без входа приложение прямо у переключателя предложит Войти: режим входит в Профессионал, и после входа его можно попробовать три дня бесплатно. Вошедшему без платного доступа там же стоят Попробовать бесплатно и Купить «Профессионал». В обоих случаях экран ничего не теряет: график, таблица событий и итоги остаются прежними.
Кабель и PON вместе не включаются: у кабеля с завода нет сплиттеров. Обычный выключает режим, и экран становится таким же, как без режима.
Как вписать паспорт

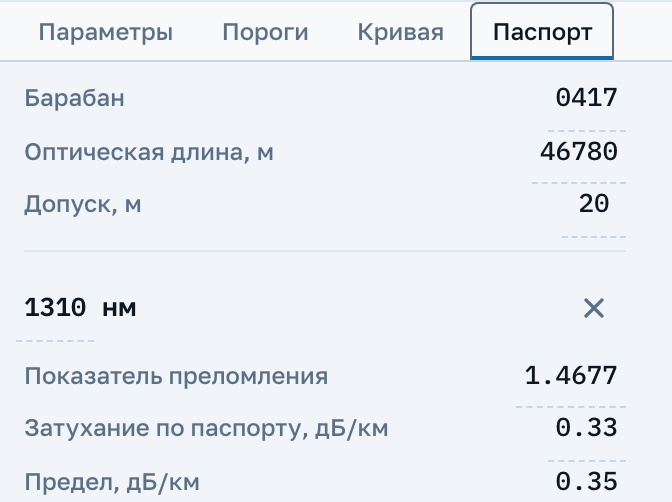

Откройте вкладку Паспорт справа в подвале. Сверху три поля. Барабан: номер или имя, это подпись для вас, в сверке оно не участвует. Длина и допуск в метрах. Длина здесь оптическая, а не длина кабеля по оболочке: волокно лежит в кабеле с запасом и длиннее её. Если допуск пустой, длина печатается и сравнивается, но вердикта у неё нет. Каждое поле применяется по Enter: если уйти из поля без Enter, введённое пропадёт.
Ниже идут строки по длинам волн, новая добавляется кнопкой Добавить длину волны. В строке три поля: показатель преломления, затухание по паспорту и предел, оба в дБ/км. Предел можно оставить пустым. Сверка берёт строку по длине волны открытого файла, а если такой строки нет, пишет «В паспорте нет … нм» вместо прочерка.
Паспорт запоминает этот браузер. На другом компьютере или в другом браузере его придётся вписать заново.
Что показывает сверка
В строке длины стоит оптическая длина пролёта, как её записал прибор. Если прибор записал пролёт, это та же величина, что в плашке «Оптическая длина» над графиком; если не записал, сверка так и пишет: «Прибор не записал». Затухание считается как «Общие потери» пролёта, делённые на его длину. Показатель преломления берётся из файла и печатается рядом с паспортным. Вердикта у него нет, и трассы по паспортному показателю мы не пересчитываем: это была бы правка файла.
Красным помечается только выход за порог, который вписали вы: длина за допуском или затухание выше предела. Краснеют измеренное и отклонение, а под подписью строки стоит слово «Вне паспорта», чтобы вердикт читался не одним цветом. Та же метка встаёт в строке документа над графиком, и нажатие на неё открывает Паспорт.
Над таблицей событий появляется строка со счётом строк прибора внутри пролёта. В цельном кабеле с завода муфт нет, и таких строк там не ждут. Браком режим их не называет: что за ними стоит, решаете вы, как со сплиттером в режиме PON. Считаются только строки прибора: то, что нашёл Наш анализ, в счёт не идёт.
Чего режим не делает
Норм мы не поставляем. Допуск и предел приходят из паспорта или договора на поставку, и пустое поле вердикта не даёт.
Режим не называет волокно годным или бракованным и не правит файлы. Он сверяет то, что вписали вы, с тем, что записал прибор, и показывает, где они разошлись.
Дальше
Смотреть волокна кабеля можно и без режима: наложение на один график и листание файлов бесплатны. Платна только сверка с паспортом.
