盲区：为什么 OTDR 看不见明明存在的事件
盲区是强反射之后的一段，仪表在这段时间里什么也分辨不出。每台 OTDR 都有盲区，最贵的也不例外，因为仪表的工作原理就是如此。相距一两米的两个连接器在文件里只占一行，主要也是因为它。
一个词指的是两个不同的数：两个事件还能分辨为两个的距离，以及事件之后要隔多远才能重新测量损耗。仪表的技术指标里两者并列，数值却相差好几倍。
作者：Ilya（工程师，从事光纤 6 年） ·
盲区有两种
两者都由 IEC 61746 定义，都随脉冲宽度变化，含义却不同。
事件盲区
两个相邻反射还能分辨为两个的距离。对反射事件，在峰顶下方 1.5 dB 处按峰宽量取。在事件盲区里，仪表还能说出这里有事件，却说不出两个事件各自损耗多少。
衰减盲区
事件之后，测量曲线回到未受扰动的背向散射所需的距离，容差通常取 0.1 或 0.5 dB。这是连接器之后能测熔接点的最小距离。它总比事件盲区长，而且反射越强越长。
前端盲区
同样是衰减盲区，只不过在仪表本身：从 OTDR 自己的连接器开始。因为它，测量曲线最前面的几米根本测不了；发射光纤要从您的链路里移走的，正是这段盲区。
盲区的长度从哪里来
主要取决于脉冲宽度。脉冲长时，盲区大致等于脉冲本身：仪表发光的时候不接收。脉冲短时，限制盲区的就不再是脉冲了。光电二极管从强闪光中恢复需要时间，所以短脉冲下盲区会比脉冲长好几倍。
每次测量都得重新选脉冲。短脉冲盲区短，能分开相近的事件，但能量小、噪声大、测得不远。长脉冲能打到远端，但相近的事件会合成一个。所以同一个光缆段要用几种脉冲宽度测：长脉冲看全貌，短脉冲看清起始段。
决定衰减盲区的第二个量，是反射本身的强度。返回的光越多，测量曲线恢复得越慢。带空气间隙的连接器会让仪表“失明”很久；熔接点几乎不反射，也就几乎不会让仪表失明。所以技术指标里的米数描述的是仪表的最佳情况：最短的脉冲，加上单个给定强度的反射。
按您的脉冲宽度算一算
选择您测试用的脉冲宽度，填入想看清的内容。计算器会告诉您 OTDR 能否把两个相近的事件分开，以及您的发射光纤够不够长。
光在玻璃中比在真空中慢多少倍。OTDR 靠它把反射返回所需的时间换算成米。选定光纤和波长后会填入典型值。如果您从光缆出厂数据或 OTDR 设置里知道自己的数值，请填进去。
来自 OTDR 规格书
脉冲在曲线上的长度
事件盲区
衰减盲区
文件里是什么样子
落进另一个事件盲区里的事件，通常不会丢：仪表把它和相邻事件合成一行报告。有些仪表会给这样的行加标记，我们会显示这个标记：事件显示为“已合并”。旁边的损耗属于整组，反射率属于其中最强的分量；这一行会写明这一点，而不会把它们当成单个事件的普通测量值来显示。
能挨得多近，从我们的语料里看得出来：在含有这类行的文件中，合并在一起的分量之间相距 4 到 15 米。它们是成对的连接器和短跳线，正是机柜和接头盒里会有的东西。事后没有任何办法把它们分开：文件里只有一行，怎么处理也变不出第二行。要分开，就得用更短的脉冲重测一次。
在前端盲区里，也就是测量曲线最前面的几米，我们自己的事件分析也不搜索任何东西。仪表在那里分辨不出事件；在没有数据的地方画出一个事件，就是把猜测当成测量。
真实测量曲线上的盲区

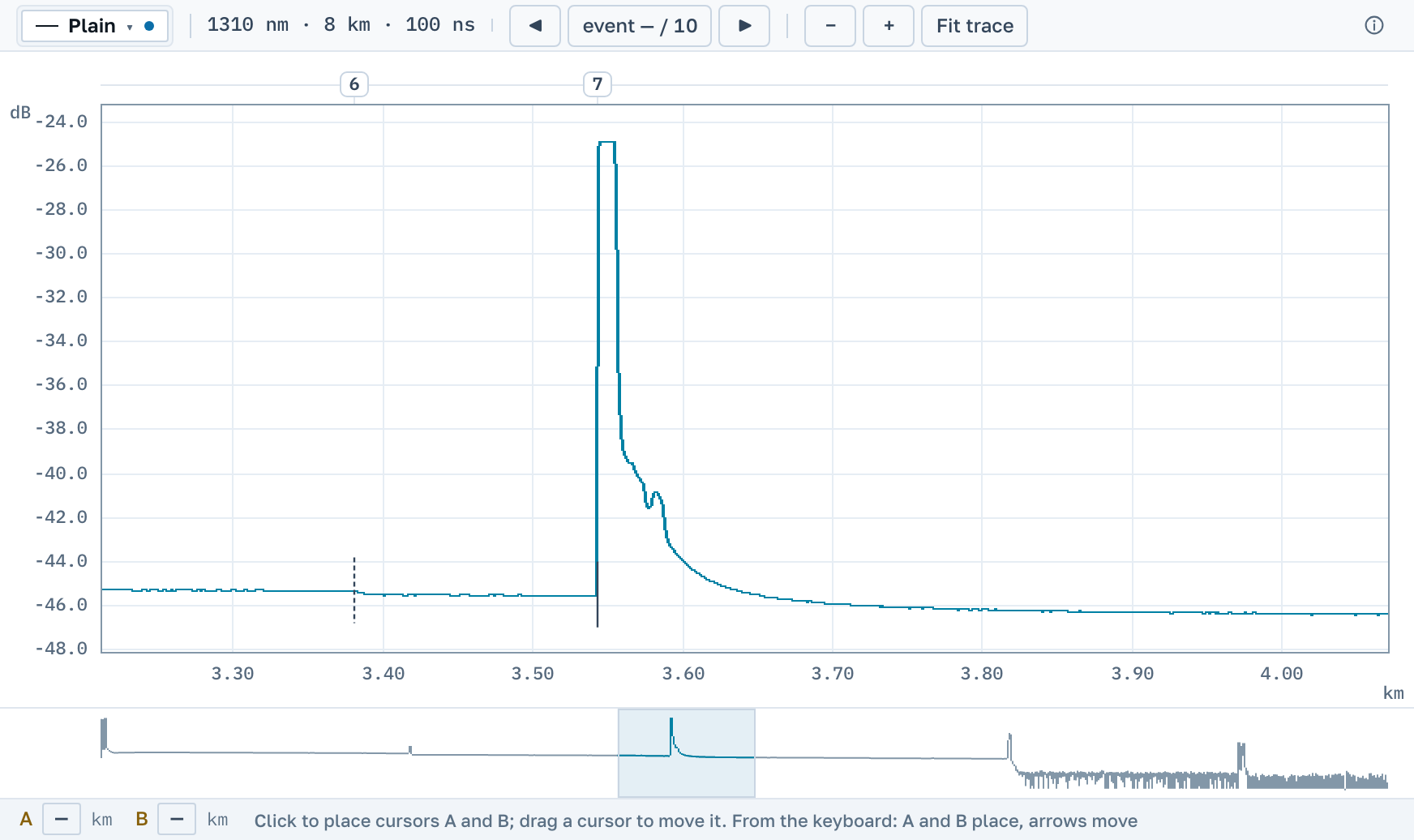

这条真实测量曲线用 1310 nm、100 ns 脉冲测得，3.54 km 处有一个强反射接头。脉冲在光纤中约占 10 m。曲线要经过 135 m 才回到背向散射电平，而峰顶是平的，说明接收机已经饱和。
在第一个反射后面几十米处，下降的拖尾上还叠着第二个较弱的反射。仪表没能把两者分开，把它们写成了一行，这一行显示“已合并”，计数为 2。
