如何使用 OTDR Master

1 打开文件

把文件拖到窗口任意位置，或者点 打开文件。手头没有文件？打开示例 会把一条真实的 46 km 测量曲线放到屏幕上，下面讲到的所有操作都可以在它上面试。

能打开的不只是 .sor。EXFO、Anritsu、Fluke、Yokogawa 等厂商的仪表格式也一样能打开；.zip、.7z 或 .rar 压缩包不用解压，应用直接从中读出测量曲线，并询问要打开哪些。

能打开的有：两个版本的 .sor、.msor、三种互不相同的 .trc 格式（EXFO、Anritsu T5 和 T6）、.trcx、.bdr、Yokogawa 和 INNO 的文件、.csor、.tst、.TFW、.WTK、.tor，以及光损耗测试仪的 .olts、.oltsx、.opm 和 .flw。仪表包括 EXFO、VIAVI、JDSU、Anritsu、Yokogawa、Fluke、AFL、Noyes、INNO、Agilent、Wavetek、Acterna、VeEX、Grandway、Tribrer、FIBERCLOUD、NOVKER、OPWILL、T3Lab、Orientek、MOT、Deviser、ShinewayTech、Komshine、Senter、Atlas、SNR、Svyazpribor、FOD、Topaz、OWL、Huawei、Ciena、Cisco、Infinera、Coriant、ADVA、Accelink 等。

其他厂商的格式能打开，但不能编辑

不是 Bellcore 格式的文件以只读方式打开：不能编辑，也不能存回去。确实需要处理它时，点 转换为 .sor，列表里会多出第二行，那是一份可编辑的副本。

已打开文件的列表在左侧。点击一张卡片，这个文件就成为当前文件：它的数字进入事件表和参数。眼睛图标让曲线留在图上，但不把文件设为当前文件；叉号则把文件整个移除。卡片左边的数字是文件在列表中的序号。移除一个文件后，它下面的序号依次上移，不留空号。

卡片上的彩色方块会打开调色板：曲线可以用八种颜色中的任意一种，也可以不着色。列表标题栏中的 全部移除 一次移除所有文件；搜索时它变成 移除这些，只移除找到的文件。文件名较长时，可以拖动列表和图表之间的分界线。用邮箱登录后，列表中会出现 从账户打开 行：账户里有、这个浏览器里还没有的文件。

一个文件里有几条测量曲线

有些仪表会把几次测量写进同一个文件：每个波长一条测量曲线、一组不同的脉冲宽度，或者两个方向。应用会列出清单，询问打开哪一条。清单上方的按钮可以一次全部打开，每一条在文件列表中都有自己的卡片。

打开文件时应用会说什么

• 已在列表中。这个文件已经打开，不会再添加一次，它的卡片会闪一下，方便您找到。
• 是文档，不是测量。和测量曲线放在同一个文件夹里的还有测试记录、表格或照片。这些不会打开，同一文件夹里的测量曲线照常打开。
• 同一次测量，不同文件名。两个文件名字不同，曲线却完全一样。
• 未打开。工作区已满，应用会列出放不下的文件。移除不再需要的卡片，或者用邮箱登录：限额见“能放多少文件、文件多大”一节。
• 测量曲线清单。这个文件原来是仪表的测量曲线清单，而不是一次测量。应用会说明清单里列了多少个文件，其中哪些不在已打开的文件之中。

手里拿着打印出来的报告页？空白屏幕上有一个 报告上的代码 输入框。输入报告页上印的代码，点 打开，生成这张报告页所用的测量曲线就会出现在屏幕上。

2 查看测量曲线

鼠标滚轮改变比例，在图上拖出一段会放大您框出的部分，双击回到整条测量曲线。显示全长 的作用也一样；显示全部曲线 则选一个能容下所有已打开曲线的视窗。

图表下方是总览条：整条测量曲线，外加一个框住可见部分的矩形。可以用鼠标拖动矩形，在矩形外单击把视窗移到那里，或者滚动滚轮沿曲线移动。总览条从不改变比例，比例由缩放按钮负责。

分贝刻度随屏幕上显示的内容变化。放大到某个熔接点，纵轴会自动拉伸，在整条测量曲线上看不出的台阶就清楚了。

事件旁的注释

仪表记录的每个事件，在曲线上方都有一条简短注释：类型、损耗、其后光纤的衰减。觉得碍事，就点图表上方面板中的 隐藏提示，这个选择下次还会保留。

图表上方的工具栏有 放大 和 缩小，旁边是箭头 上一个事件 和 下一个事件：它们让视窗从一个事件跳到另一个事件，两者之间的计数器显示当前是第几个。拖动图表和事件表之间的分界线，可以把表格拉高或压低。

3 用光标测量

在曲线上点击两次，就会出现光标 A 和 B。光标可以拖动；用键盘时，A 键和 B 键放置光标，方向键移动光标。图表下方的读数条显示每个光标处的距离和电平、两者之间区段的长度，以及三项测量值。

三个数字回答三个问题

• 2P 是两个光标正下方的电平差。它总有数值，不做任何假设，验收表里一个区段填的就是这个数字。
• LSA 是光标之间的最小二乘拟合。光纤噪声大时，它比 2P 稳定。
• 5P 是熔接点本身的损耗：在光标外侧干净的光纤上各拟合一条直线，两条直线延长线之间的落差就是这个数值。

要去掉光标，点同一面板上的 清除光标。

光标距离可以直接输入：在图表下方的读数条中点击它，输入数值后按 Enter。光标会落在记录中最近的采样点上。

固定 让光标和图表视窗在您打开另一个文件时停在相同的米数上。这样就能在一根光缆的每根光纤上依次检查同一个位置。固定光标属于专业版。

4 事件表

仪表写入的各行在左下方：编号、距离、事件类型、损耗、反射率，以及从测量曲线起点累计的损耗。点击某一行，图表就会对准那个位置，不用手动去找事件。

行可以修改：编辑数值 改数值，删除事件 删除该行，添加到文件 新建一行。这些都是对文件的修改，可以撤销。

表中没有事件的地方也能添加事件。表格下方的 添加事件 会询问距离和类型。图上有光标 A 时，距离会自动填好。事件会准确落在您指定的位置，应用在那里根据曲线测出损耗。损耗测不出来时，事件照样添加，只是不带损耗，应用也会说明这一点。只有 .sor 文件可以这样编辑。

点击某一行的事件类型即可切换：熔接点变成连接器，再点一次变回来。“饱和”和“未知”不能切换，那是仪表记录的。表格标题栏中有一个按钮，可以一次撤销所有行的修改，恢复仪表的事件表。

仪表，还是我们的分析

仪表 / 我们的分析 开关改变事件表回答的问题。左边是文件里写的内容。右边是我们用自己的检测器沿曲线找到的结果，我们的行带一个圆点。

开关亮起，说明我们有东西可以补充：要么仪表根本没有写入任何行，要么曲线还在延续，仪表却已经让光纤结束了。

这个事件是什么意思

选中一行，点 这个事件是什么意思；点击曲线上方的事件编号也一样。事件旁会打开说明面板：这一行的数字、事件属于哪一类、数字为什么是这样，以及通常怎么处理。面板底部有知识库文章的链接。

行中的标记

事件之间是光纤行：区段长度和以 dB/km 计的衰减。事件可以带标记。“鬼影”和“回波”表示假反射，是某个真实反射的重复。“增益事件”表示损耗为负。“已合并”表示仪表把几个相邻事件合成了一行。反射率前的“>”表示接收机饱和，数值只是下限。“手动”表示事件是人放置的，不是仪表。

5 全程汇总

图表上方、文件名所在的那一行，是整条线路的数字：光学长度、全程损耗和 ORL。抄进测试记录的就是这几个数。如果光纤的末端不在操作员设定的区段终点，旁边还会出现第二个长度：“光纤末端”。

仪表写入的数字用普通颜色显示。我们算出的数字用紫色显示：这类数字出现在 我们的分析 视图中。

下面带虚线的横线表示仪表没有写入该字段：字段是空的，不是零。指针下的提示也会用文字说明这一点。

损耗下方有时会注明它从哪里开始测：仪表的区段起点不在零处，近端不包含在这个数字里。如果完全没有汇总数字，说明仪表没有标出光纤末端，全程损耗要用光标 A 和 B 来测。

在 PON 模式下，损耗后面还会显示其中有多少是分光器的功率分配。

一条测量曲线为什么有三个长度，测试记录该填哪一个，见知识库。

6 说明与警告

除了数字，应用还会用文字告诉您，在相信这些数字之前需要知道什么。这样的句子不多，每一句都有固定的位置。

• 图表上方写的是记录本身的问题：文件里没有曲线，事件表读不出来，折射率超出了石英光纤的范围，文件名写的是一个波长而仪表记录的是另一个。
• 表格上方写的是分析的局限：这份记录里没有什么、给不出什么。采样间隔比脉冲还粗，相邻事件合并到了一起。过了分光器，仪表同时看到所有分支，那里的曲线不属于某一根光纤。
• 表格下方写的是与下一次测量有关的内容：信号在光纤末端之前就淹没在噪声里，第一个事件落在盲区内，有些事件的损耗为负。最后这一句旁边带着 选择反向测量曲线 按钮。

如果文件把它的曲线称为参考曲线或差值曲线，图表上方还会多出一行：这是辅助记录，不是对线路的测量。

偶尔应用会写“存在不像仪表记录的特征”。文件自相矛盾时就会出现这一行，并说明矛盾在哪里。这是向交来文件的人索要原始文件的理由，而不是指控。

7 验收阈值

阈值 标签页在右侧。填入合同要求的数值：熔接点损耗、连接器反射率、光纤衰减、全程损耗。空着的字段完全不检查。

只要设了阈值，表格里就会出现判定列，超限的数值变红，并用文字说明测得多少、对照的是哪个阈值。整个文件的汇总在表格旁边。

如果文件里带有仪表自己的阈值，应用会说明这一点，并提供 使用这些值。用不用由您决定，不是我们的默认设置。

仪表从未记录的量不做判定：这一行不会显示绿色的“合格”，而是直接说明没有可检查的内容。

可以检查的有：事件损耗，分别检查熔接点和连接器的损耗，反射率，光纤衰减，光标之间的损耗，全程损耗，全程光回损，以及 PON 模式下分光器超出分配的损耗。文件的每个波长都有自己的一组阈值：其中空着的字段沿用通用值，填了的只对这个波长生效。点击汇总会跳到第一处超限：表中选中那一行，图表也移到那里。对一对反向测量曲线，判定按平均损耗给出。

8 比较光纤

一次打开整盘光缆：一个文件夹、一批文件或者一个压缩包。图上能放下多少曲线就放多少，每条有自己的颜色，而且颜色属于文件，所以移除旁边的曲线不会让别的曲线换颜色。

第八条以后的曲线统一用暗淡的色调绘制：能区分开的颜色正好八种，再加第九种色调只会让比较失真。当前曲线总是画在最上层。

逐根翻看光纤

列表标题栏中的 单条 让图上只留下当前曲线，此后点击卡片会替换它，而不是叠加上去。四十八根光纤就这样一根接一根看完。全部 恢复您之前的那组曲线。也可以用键盘翻看：点一下卡片，之后每按一次上下方向键就打开相邻的文件。Home 和 End 打开第一个和最后一个。

从第九个文件起，列表上方会出现搜索框。它查找文件名、压缩包内的路径和仪表记录的波长，所以 1310 能找到名称里没有这个数字的测量曲线。输入文件编号时要加符号：#7 让列表只留下第七个文件，按 Enter 打开它。不加符号时，数字会在文件名中查找。

同一根光纤的两个波长

把同一根光纤在 1310 和 1550 nm 下的测量放到图上。比较结果要在 我们的分析 视图中看。熔接点在两个波长上的损耗相同，宏弯在较长的波长上损耗明显更大。应用会给这样的事件标上“宏弯”，并在表格上方说明这根光纤是用哪些波长测的。如果第二条曲线不在图上，但列表里有匹配的文件，应用会提供 在图上显示。

如果仪表把每个波长存成单独的文件，比如 Fiber001_1310 和 Fiber001_1550，图表上方的提示条会告诉您找到了多少对。成对显示 让图上只留下当前光纤和它另一个波长的文件，此后这一对会随您打开的光纤一起切换。第二个波长会自动进入报告。列表标题栏中的 全部 或图表工具栏中的 按名称配对 按钮可以关闭这个模式。

一条线路各光纤上重复出现的位置

图上有同一条线路的四根或更多光纤时，应用会比较它们的事件所在的位置。在大多数光纤上重复出现的位置列在表格上方。那里是什么，文件不会说明：是接头盒还是连接器，要靠您自己知道。只统计图上的曲线，而不是列表中的所有文件。

9 一对相反方向的测量

单向测量熔接点总会有点偏差：接头两侧的光纤散射光的能力不同，在一端测得的损耗偏大多少，在另一端就偏小多少。真实值是两次相反方向测量的平均值。

打开同一根光纤的两条测量曲线，点 选择反向测量曲线。应用按距离匹配事件，并显示配对表：正向、反向、平均损耗以及两者之差。解除配对 让一切恢复原样。

反向曲线以镜像方式绘制（反向测量曲线），偏移量由应用自己选好，让两条曲线的交叉处清楚可读。

选择窗口会列出每个文件的波长、脉冲宽度和长度，方便选对另一端。如果两次测量在波长、光纤长度、折射率或脉冲宽度上不一致，应用会在配对表上方说明。只从一端看到的事件没有平均值，也没有判定。如果反向曲线没有自动对齐，放下光标 A，应用会按它把曲线对齐。

10 PON 网络

PON 视图由表格上方的 常规 / PON / 光缆 视图开关打开。关闭时，它对文件和屏幕没有任何改变。

事件类型我们不替您决定：分光比由您自己在事件行中选择。之后应用算出功率分配，并显示该事件在此之外还多损耗了多少。和施工方要谈的正是这部分超出量。

看起来像分光器的台阶处会出现建议；行中的 标记 采纳它，表格标题栏中的按钮一次采纳全部建议。在同一行里还可以取消标记。

在这个视图中，图表上方会画出线路示意图：仪表、各区段及其长度、已标记的分光器，以及分析终止处的一条虚线。

11 修改与撤销

测量的表头信息在 参数 标签页中编辑：光缆、光纤、A 点和 B 点、操作员、折射率。点击数值打开输入框，Enter 保存，Esc 取消。

折射率会改变长度：输入框下方会显示原来的值，以及光学长度和光纤末端因此移动了多少。文件名就在它所在的地方编辑，也就是图表上方那一行，它会带进分享链接和报告页。

这个标签页里还列出了仪表对这次测量记下的全部信息：型号和序列号、波长、脉冲宽度、平均次数、采样间隔、检测阈值。该脉冲宽度下的盲区由应用计算。

编辑曲线

裁剪 按光标或可见部分截取测量曲线，电平平移 把曲线整体移动，单个采样点的修改 修正单个尖峰。每项修改都会事先说清楚它要做什么。

一切都可以撤销：用文件名上方的按钮，或者按 Cmd/Ctrl+Z；Cmd/Ctrl+Shift+Z 则把修改恢复回来。旁边的计数器显示这个文件已经有多少处修改。

12 报告与链接

报告 按钮为这根光纤生成一张报告页：工程表头、曲线、事件表、汇总数字，设置了阈值时还有判定。下载之前报告页会完整显示，您可以先检查一遍，再选择要包含哪些内容。窗口第一行的 报告语言 可以用与界面不同的语言打印报告页，比如给国外的客户。这个选择会保存在当前浏览器中。

文件里没有的工作字段（工地、客户、施工方）直接在报告窗口中填写。勾选 阈值与判定，报告页会印出阈值和判定。光标 A 和 B 的读数 把您在光标 A 和 B 之间的测量放在曲线下方；用邮箱登录、两个光标都放好之后，才会出现这个复选框。在新标签页中打开 在单独的标签页中显示报告页。

下载 PDF 得到报告页。下载 CSV 把同样的事件导出为能在 Excel 中打开的表格，用邮箱登录后才能使用。

报告页上印有代码和一个可用手机相机扫描的方块。客户凭它们在我们这里打开同一条测量曲线，什么都不用安装就能查看。

分享测量曲线

分享 生成一个有效期两周的链接，并复制到剪贴板。链接打开的是一份副本：收到的人可以像处理自己的文件一样处理它，他们的修改永远不会影响您的屏幕。

把文件带走

标题栏中的 下载 .sor 给出包含您全部修改的当前文件，这些修改的记录就写在文件内部。其他格式的文件没有这个按钮，要先把它做成 .sor，方法是点 转换为 .sor。

您收到了一份报告

如果您是凭报告页上的代码或二维码打开测量曲线的，图表上方会出现一行带报告日期的提示。下载报告 (PDF) 给出的就是那张报告页。测量曲线作为您自己的副本打开：可以测量、编辑，报告不会因此改变；恢复为报告中的状态 让副本回到报告里的样子。

13 光损耗测试结果

光损耗测试仪的文件和测量曲线一样打开：EXFO 的 .olts 和 .oltsx，以及 Fluke 的 LinkWare 数据库 .flw。这类文件里没有曲线，所以图表的位置换成了结果卡片。

卡片显示每个波长两个方向的损耗和它们的平均值、阈值和余量、ORL、长度、参考以及仪表。如果文件里有多根光纤，卡片上会有一张光纤表，列出每根的结论。

EXFO 的 .opm 也能打开：光功率计的读数，带相对参考的损耗，或者带功率及其窗口。手动测得的 ORL 读数也能打开。

有依据才给判定：文件里以数字写着操作员的阈值，或者仪表自己记录了判定。如果文件只写了某个标准的名称，就没有判定，因为我们不提供标准数值。卡片会说明结论从何而来。

报告 为每根光纤打印一张报告页。登录后报告页带代码和二维码，用自己的模板时会印在您的信笺上。文件以只读方式打开，也不能由它生成 .sor，因为里面没有曲线。

在报告页窗口中勾选 文件中的全部光纤，会生成汇总报告页：第一页是结论和所有光纤的表格，之后每根光纤一页。这属于专业版。

余量怎么读、判定从何而来，见知识库。

14 手势与按键

所有手动操作，汇总在一张表里。

手机上没有框选缩放，也没有双击，这些由双指和 显示全长 按钮代替。

15 为什么数字和您的仪表不一样

相差零点零几 dB 很平常，并不说明有人出了错。数字之间有合理差异，原因有下面四个。

• 方法。2P、LSA 和 5P 对同一个熔接点的算法不同，仪表的事件表用的是它自己的方法。要拿同类的数字来比。
• 长度。长度有三个：记录到了多远、操作员两个标记之间的距离，以及光纤本身的末端。用不同的长度算出的每公里衰减可以相差好几倍。
• 光回损。各厂商计算 ORL 的约定不同：算不算远端的反射，从区段起点算还是从零算。我们显示文件里记录的值。
• 检测阈值。事件表里有哪些行，是仪表在测试时选定的。我们的检测器不沿用它的阈值，所以“我们的分析”里的行往往更多。

我们绝不替仪表写东西。文件里没有的字段保持空白，不会变成零。

16 能放多少文件、文件多大

单个文件最大 3 MB。这已经很宽裕：我们见过的最大的测量曲线也只有它的八分之一。压缩包中的每个条目也是同样的上限。

未登录时，工作区可放 96 个文件，图上同时显示 8 条曲线。用邮箱登录后提高到 576 和 24。文件保存在您的浏览器里，关闭标签页也不会丢。

压缩包最多解压 32 MB 的内容。放不下的会逐个列出并说明原因，而不是悄悄丢掉。

与服务器的连接断开时，应用会用一行文字说明：连接恢复之前，数字不会更新。浏览器空间不足时，文件照常打开和下载，但刷新页面后需要重新打开。

17 语言、外观与安装

点标题栏中的 更多 按钮会打开菜单。界面语言 切换应用的语言，外观 选择浅色主题、深色主题或跟随系统。同一个菜单里还有 工具（计算线路数据的计算器）和 使用条款。

安装为程序

在电脑上的 Chrome 和 Edge 中，OTDR Master 可以像普通程序一样安装：安装图标在浏览器的地址栏里。应用会有自己的图标和窗口，之后双击 .sor、.trc、.msor 等文件就能在其中打开。计算仍然由服务器完成，所以没有网络连接时应用无法工作。

新版本发布了

我们发布更新后，已打开的标签页里会出现一行带 刷新 按钮的提示。刷新之后，已打开的文件仍留在列表中。

在手机上

手机上屏幕只有一列：上方是图表，下方是带 文件、参数 和 事件 标签页的面板。面板可以收起，给图表腾出更多空间。报告 和 下载 .sor 在 导出 菜单里。

18 三个方案

一根一根地查看、测量、编辑和交付光纤是免费的，以后也一直如此。用邮箱登录同样免费，会多出空间、“我的账户”页面，以及能链接回测量曲线的报告。专业版收费：它面向有几十根光纤、要以一份文档交给客户的工程。

19 师傅：用邮箱登录

点标题栏中的 登录，输入您的邮箱地址。您会收到一封带链接和验证码的邮件：打开链接，或者在同一个窗口里输入验证码。不需要密码。邮件中的链接 15 分钟内有效，且只能用一次。

登录前在这个浏览器里打开的文件会转入您的账户。此后在任何电脑和手机上都能看到您的工作：在笔记本上打开一条测量曲线，回到家它已经在列表里了。

退出 会询问是否从这台电脑上移除已打开的文件。在公用电脑上一定要移除，否则下一个人会看到您的工作。保存在账户里的文件不受影响。

登录后多了什么

• 更多空间。工作区 576 条测量曲线而不是 96 条，图上 24 条曲线而不是 8 条，浏览器里 128 MB 而不是 32 MB。
• 报告上的代码和二维码。客户用手机相机对准方块，或者输入短代码，就能在我们这里看到同一条测量曲线，什么都不用安装。报告上的链接不会过期，除非您把它删除。
• CSV。报告里的数字以表格形式给出，用于您自己的测试记录表。
• 两端测量曲线的报告。一根光纤从两端测得的结果放在同一份报告里，并给出两端平均值。它只针对一根光纤；整套光纤由专业版的光缆汇总来做。
• 一个项目。见“项目”。

我的账户

从您邮箱地址下方的菜单中打开。左边是文件，右边是报告，都按日期排列；日历用圆点标出有工作的日子。搜索可以按名称找文件，按名称或报告上印的代码找报告。

每份报告都有 重新下载，给出的就是您当初交出去的那个文件。删除 会删除它的链接，纸上的代码从此打不开测量曲线。顶部的计数器显示您打开了多少文件、生成了多少报告和链接，客户打开您的报告多少次，以及最近一次是什么时候。

20 项目

一个项目对应一项工程：一条线路、一根光缆或一份订单。它有名称、客户、A 端和 B 端以及说明。工程的文件和报告都放在里面，半年后您也能在“我的账户”里按客户、文件名或报告代码找到它。

点文件列表上方的 项目，再点 新建项目。窗口里的勾选项会把列表中的所有文件一次放进项目；文件还没齐的话，就取消勾选。点 创建项目 后，列表上方会出现一条带项目名称的项目栏。

项目打开时

• 列表只显示项目里的文件。
• 拖进窗口的文件会进入项目。
• 卡片上的叉号把文件移出项目，提示中的 放回 再把它放回去。文件本身仍留在“我的账户”里。
• 项目打开时生成的报告归属这个项目，“我的账户”会在报告旁注明项目。
• 项目栏中的项目名称打开项目卡片，可以在那里编辑字段，也能找到 标记为已交付。关闭 恢复普通列表。

师傅方案只有一个项目

免费方案只有一个项目，从创建时起三天内可以修改，项目栏会显示还剩几天。之后项目对修改关闭：不能往里添加，也不能往外移出，它的文件在任何地方都不能编辑，即使从普通列表打开也不行。也不能为了给新项目腾位置而删除它。

已关闭的项目随时都能查看。要修正其中某个文件，打开它并点 单独打开：项目之外会出现一份副本，您可以随意处理。您交付的工程保持交付时的原样。指向这类文件的链接或报告代码，打开的也是副本。

专业版的项目数量不限，始终可以编辑；卡片上的 删除项目 会删除项目，而它的文件和报告仍留在“我的账户”里。付费之后，已关闭的项目会重新开放编辑。

21 专业版：付费买的是什么

专业版接手您原本要在每根光纤上手工重复的事：一份接一份的报告，以及在每个文件里做同样的修改。

光缆汇总

打开这根光缆的所有文件，点 报告，在“包含哪些内容”下选择带文件数量的“光缆”一行。每个文件的光纤编号和测量端由服务器自己确定：根据文件内容、文件名或者顺序。结果是“光纤与测量端”表：服务器弄错的地方由您改正，多余的文件标为 不纳入。

• “光缆各光纤”页。每根光纤一行：长度、从每一端测得的端到端损耗及其平均值、衰减、平均熔接点损耗、ORL、最差的事件及其距离，以及按您的阈值得出的结论。下方是整根光缆的平均值、最小值和最大值。
• “熔接点损耗”页。大多数光纤上都有事件的位置，以及每根光纤在每个位置的熔接点损耗，取两端的平均值。
• “光纤与文件对应”页。哪个文件进了哪一行，以及应用对每一对注意到了什么。
• 每根光纤一页，前提是勾选了 每根光纤一页：和单根光纤一样的报告，全部放在一个 PDF 里。

下载 PDF 把汇总生成一份文档，下载 Excel 生成一个工作簿，每个波长一个工作表。对比波长 会再加一个工作表，列出两个波长下的熔接点损耗和它们的差值。一份汇总能容纳整个工作区，最多 2048 个文件，各光纤的报告页也在同一个 PDF 里。超过 96 个文件的文件集没有预览：点 下载 PDF 时才开始生成，窗口会显示生成进度，需要几分钟。

所有页面使用同一比例 让所有报告页上的测量曲线用同一个比例绘制，各光纤更容易比较。如果设置了阈值，汇总里会有“阈值汇总”页。

批量编辑

仪表的日期错了，光缆字段里是工厂名称，测试记录却要求写工程名称？列表上方的批量编辑按钮会打开一个窗口：选一个字段，输入数值，它就会写进列表中所有可见的文件。可以同时改几个字段：光缆、光纤、A 点和 B 点、日期、操作员、折射率、波长以及其他表头字段。

每个值都作为一次普通修改写进对应文件的修改记录，也可以在那里撤销。不适用这个字段的文件保持原样，窗口会列出它的名字。

按顺序编号光纤 选项在每个文件的表头中写入光纤编号。编号按文件名的顺序排，每个波长、每一端分别编号，所以同一根光纤的 1310 和 1550 编号相同。起始编号 设定从几开始，列表中的任何编号都可以手动改写。

文件名 标签页按模板给文件重命名。按钮会把每个文件的名称、光缆、光纤、波长和测量端填进模板，{fibre:3} 用零把编号补足三位。列表中的任何名称都可以手动修改，窗口会标出重名的文件。

事件 标签页把一根光纤上的标注搬到其他光纤上。在当前文件中标出接头盒，应用就会在列表中每个文件的相同距离处放置事件，每个文件按自己的曲线算出各处的损耗。可以复制全部事件，也可以只复制光标 A 和 B 之间的一段，用复选框可以去掉其中任意一行。测量曲线的起点和光纤末端不复制，每个文件都有自己的。文件中同一位置已经有事件的，保持原样；先清除这些文件在该区段的事件 能让标注完全一致。点按钮之前，窗口就会说明哪些放不进去：超出光纤末端的事件直接跳过；遇到其他格式的文件，窗口提供一键生成 .sor 副本。在每个文件里，这些都是普通修改，也在该文件里撤销。

“光缆”模式

光缆盘的进货检验：出厂数据只需输入一次，每根光纤都会按长度、衰减和折射率与它比对。超出您容差的数值变红，图表上方那一行会出现 超出出厂数据 标签。

出厂数据怎么输入、每一格是什么意思，见知识库中的单独一页。

每根光纤的数字不必手动输入：出厂数据 标签页上的 粘贴一列 可以接收从出厂数据表中复制的一列长度或衰减。松套管中的光纤数量，以及松套管和光纤的颜色，也在那里输入。填好出厂数据后，报告窗口会打印进货检验表：每根光纤一行，列出它所在的松套管、颜色，以及长度和衰减相对出厂数据的偏差。

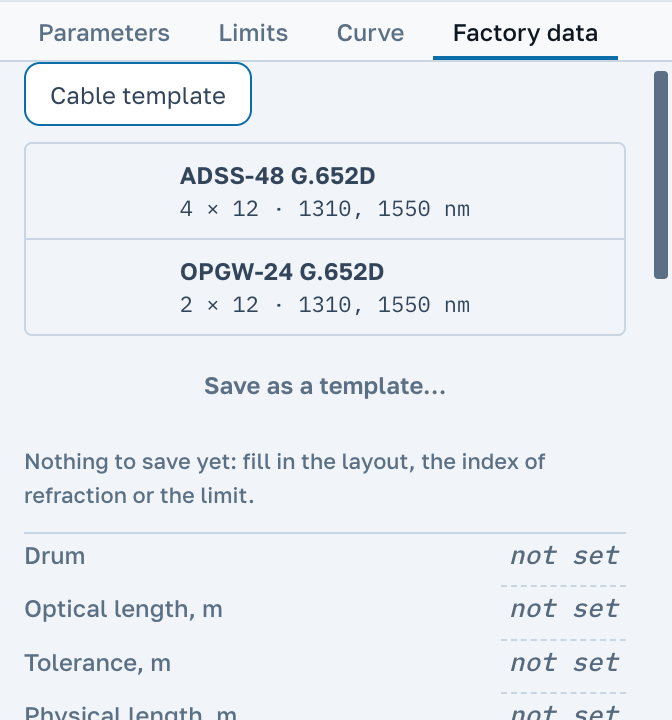

同一型号光缆的每个光缆盘，不必重新输入编排、折射率和每个波长的阈值。出厂数据 标签页上的 光缆模板 通过 保存为模板… 把它们以光缆型号的名称保存，下一个光缆盘一键就能填好。光缆盘编号、长度和出厂衰减不在模板里：每个光缆盘都有自己的。撤销 取消这次填充。模板保存在您的账户中；要重命名或删除模板，到账户页面的“光缆模板”那一行。

更多空间和项目

工作区 2048 条测量曲线，图上 48 条曲线，浏览器里 512 MB。项目数量不限，在付费期内不会对修改关闭。

整个项目

打开的项目栏上有两个按钮。完整性 打开一个网格：每根光纤一行，每个波长和每一端一列。空格表示这一端在这个波长下没有测。

网格下方是“文件编排”列表：每个文件及其光纤编号和测量端。如果文件名混乱，或者仪表写错了，就在该文件的行里填入正确的值。“连续编号”一行中的 编号 按文件名的顺序给同一端的文件编号，每个波长分别编号。改动保存在项目中，作用于网格、反向测量曲线和报告。

项目栏中的 阈值 打开阈值汇总：每根光纤一行，以及各自的结论。超限 视图显示什么超了阈值、在哪里、超了多少；数值 视图印出某一个波长下的数值本身。一个项目只有一组阈值，在阈值标签页中输入。如果网格的同一格落了两次测量，这一格会标上“?”：点击它，选出有效的那一次。不做这一步，项目报告就生成不了。

在项目中，反向测量曲线会按光纤编号和测量端自动配对。没配上对的地方，事件表上方的一行会说明原因：没有反向测量曲线，文件没有光纤编号，这一端已经在另一个文件里，或者反向测量曲线是用另一个波长测的。用 选择反向测量曲线 指定的配对会写进项目。

项目报告 一次针对项目的所有文件打开报告窗口，包括没有在这个浏览器里打开的文件。下载 PDF 和 下载 Excel 给出整个项目的汇总。为所有文件生成 PDF 不用打开文件，就为项目中的每根光纤生成一份 PDF 报告：一根光纤的两个波长和两端都放进同一份报告，每份报告立即归入项目，并带有自己的代码。全部下载（.zip） 把项目打包成一个压缩包：originals 文件夹里是添加时原样的文件，sor 里是每个文件带修改记录的 .sor 版本，reports 里是项目中生成的报告、Excel 工作簿和 CSV 表格，外加一份整个项目的最新汇总。

自己的报告页

报告模板在您的账户页面里，“报告模板”那一行；报告窗口中的 设置模板 也通向那里。左边是当前测量曲线的报告页，右边是设置：标志、标志下方最多四行公司信息、报告页标题和表头字段。字段可以关闭、改名、上移或下移，也可以添加带自己数值的自定义字段。再往下选择报告页印哪些内容，以及末尾的签字行。修改自动保存，左边的报告页随之变化。

最多可以有十个模板。标为 默认使用 的模板会一直用来打印，直到您在报告窗口的 模板 一行里选了别的。在项目卡片中勾选这个项目使用的模板：压缩包和 为所有文件生成 PDF 会按每个模板各出一份，一个模板一个文件夹。修改模板只影响之后的报告，已经出具的保持原样。

如果连自己的报告页都不合用，就把数字导到 Excel。项目报告中的 下载 Excel 给出一个含项目汇总的工作簿，每根光纤一行；勾选 每根光纤一页 后，同一个工作簿里还会有每根光纤的事件表。之后按客户要求的任何格式制作测试记录即可。

22 试用

凡是应用提示某项功能属于付费方案的地方，旁边都有 免费试用：光缆汇总、批量编辑、“光缆”模式，以及第二个项目的窗口。点击它会开启完整的专业版，为期三天，报告数量不限。每个账户只能试用一次，而且需要登录。

您邮箱地址下方的菜单会显示试用的截止日期。

试用期间的项目

• 试用期间总共可以有两个项目，包括您作为师傅已有的那一个。
• 新项目在试用结束前都可以修改，创建它的窗口会注明日期。
• 试用期间不能删除项目。
• 三天已过的师傅项目仍对修改关闭，试用不会让它重新开放。

试用结束后，付费功能关闭，试用期间的项目也像师傅项目一样对修改关闭。您的文件、报告和项目都会保留。

23 付款

购买专业版 在您邮箱地址下方的菜单里，每条“付费”提示旁边也有。期限有两种：31 天的一个月，US$14.97；365 天的一年，US$119.88。得到的内容完全相同。

用美元稳定币付款：TRON 网络上的 USDT，或 Base 网络上的 USDC。在付款页面选择期限和方式，点开具账单的按钮，就会显示金额。随后页面会给出地址、钱包用的二维码和精确到最后一位的金额：我们靠这个金额认出您的付款，所以请一分不差地转账，交易所的手续费另外加上。

账单有效期为一天。页面可以关掉：转账一到，权限会自动开通，付款确认会发到您的邮箱。剩余天数显示在您的账户里，就在邮箱地址旁的标签上，旁边还有一个“到期前 7 天提醒”的复选框。不会自动扣款。如果在期限结束前再次付款，新的期限会接在剩余天数之后。

没法用这种方式付款？选择 银行卡、转账或发票：银行卡或转账、给公司开发票，或者其他方式。请求会发到我们的邮箱，我们会在 24 小时内回复。
