Ruído no fim de uma curva OTDR
A ponta distante de uma curva se desfaz quando a luz que volta não é mais forte que o ruído do próprio receptor. Mais média ou um pulso mais longo tiram o sinal de dentro dele; leituras feitas dentro do ruído não são confiáveis.
Autor: Ilya (engenheiro, 6 anos em fibra óptica) ·
Nesta página
Como isso aparece

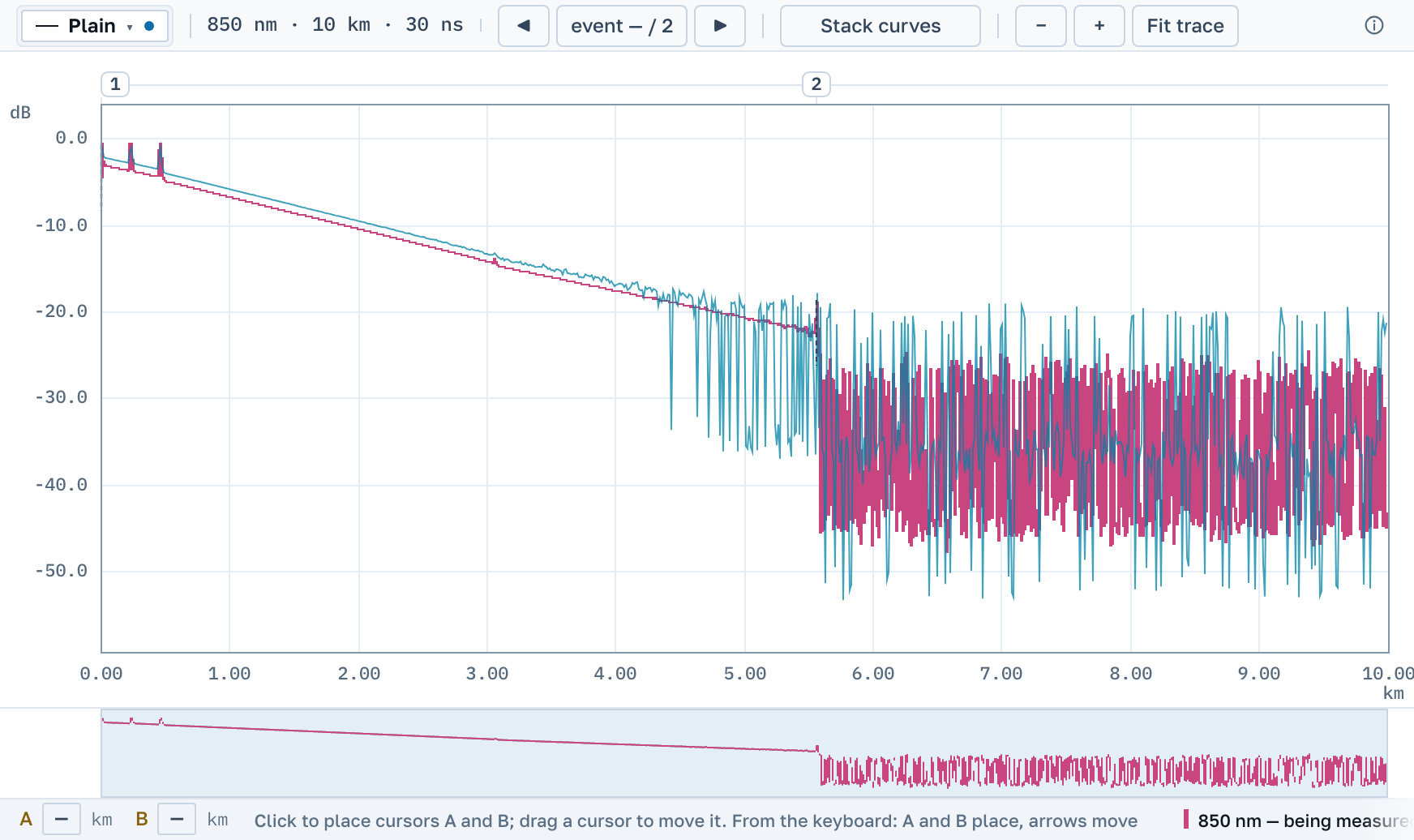

Uma fibra multimodo do conjunto de treinamento da FOA, 850 nm, pulso de 30 ns, medida duas vezes mudando só a média: a segunda medição tem 1024 vezes mais. A curva com pouca média começa a se desfazer mais de um quilômetro antes do fim e nunca chega até ele. A outra continua uma linha limpa até os 5,6 km.
O equipamento marcou o fim da curva ruidosa em 4,68 km e o da limpa em 5,56 km. É uma só fibra, e os dois fins estão a quase novecentos metros um do outro. O primeiro fim fica onde o sinal afundou no ruído, bem antes do fim do vidro.
De onde vem o ruído
O retroespalhamento é fraco, e mais fraco a cada quilômetro. A certa distância ele cai ao nível do ruído do receptor, e dali em diante a curva mostra o ruído.
A média ajuda porque o ruído é aleatório e o sinal não: cada duplicação do tempo de média baixa o ruído em cerca de 0,75 dB, pela estimativa de A. V. Listvin e V. N. Listvin em «Рефлектометрия оптических волокон». Um pulso mais longo coloca mais luz na fibra e ajuda muito mais, mas se paga em resolução: eventos próximos se fundem.
O ruído no início de uma curva é de outro tipo e não some com a média, observa o mesmo livro. Se as primeiras centenas de metros tremem com um pulso longo, mais média não resolve.
O que fazer
- Não leia a perda de uma emenda por fusão nem a posição do fim dentro do ruído. Bem no nível do ruído o erro é assimétrico, e os números tirados dali enganam.
- Primeiro aumente a média. Isso só custa tempo.
- Se não bastar, passe para a largura de pulso imediatamente maior e aceite zonas mortas mais largas.
- Meça a mesma fibra a partir da outra ponta. O trecho que afunda no ruído a partir desta ponta fica perto do equipamento a partir da outra.
O que o OTDR Master mostra
Cada amostra que o arquivo traz é desenhada; não suavizamos a curva, então o ruído na tela é o ruído que foi gravado. A barra acima do gráfico traz o comprimento de onda, a faixa e o pulso da medição, e o número de médias fica entre os parâmetros do arquivo.
Coloque duas medições de uma mesma fibra na área de trabalho e elas são desenhadas juntas. Onde as curvas se separam, a mais fraca já entrou no ruído.
Até onde isso vai
Não suavizamos a curva. A suavização esconderia quanto da ponta distante é ruído, e a tabela de eventos do arquivo foi feita a partir da curva ruidosa de qualquer forma.
Fontes
- А. В. Листвин, В. Н. Листвин. Рефлектометрия оптических волокон. М.: ЛЕСАРарт, 2005.
