Como usar o OTDR Master

1 Abrir um arquivo

Arraste o arquivo para qualquer ponto da janela ou aperte Abrir arquivo. Se não tiver nenhum à mão, Abrir exemplo coloca na tela uma curva real de 46 km, e sobre ela funciona tudo o que está descrito abaixo.

Não é só .sor. Os formatos de equipamentos da EXFO, Anritsu, Fluke, Yokogawa e de outros abrem do mesmo jeito, e um arquivo .zip, .7z ou .rar não precisa ser descompactado: o aplicativo pega as curvas de dentro dele e pergunta quais abrir.

Veja o que abre: .sor das duas versões, .msor, três formatos .trc diferentes (EXFO, Anritsu T5 e T6), .trcx, .bdr, arquivos Yokogawa e INNO, .csor, .tst, .TFW, .WTK, .tor e, dos medidores de perda, .olts, .oltsx, .opm e .flw. Entre os equipamentos: EXFO, VIAVI, JDSU, Anritsu, Yokogawa, Fluke, AFL, Noyes, INNO, Agilent, Wavetek, Acterna, VeEX, Grandway, Tribrer, FIBERCLOUD, NOVKER, OPWILL, T3Lab, Orientek, MOT, Deviser, ShinewayTech, Komshine, Senter, Atlas, SNR, Svyazpribor, FOD, Topaz, OWL, Huawei, Ciena, Cisco, Infinera, Coriant, ADVA, Accelink e outros.

O formato de outro fabricante abre, mas não edita

Um arquivo gravado em algo que não seja Bellcore abre somente para leitura: não dá para editar nem salvar de volta. Quando é mesmo preciso trabalhar nele, aperte Converter para .sor. Surge uma segunda linha na lista, uma cópia editável.

A lista de arquivos abertos fica à esquerda. Clicar num cartão torna aquele arquivo o de trabalho: os valores dele entram na tabela e nos parâmetros. O olho mantém a curva no gráfico sem tornar o arquivo o de trabalho, e a cruz remove o arquivo por completo. O número à esquerda do cartão é a posição do arquivo na lista. Se você remover um arquivo, os números abaixo sobem e não ficam lacunas.

O quadrado colorido do cartão abre uma paleta: a curva pode receber qualquer uma das oito cores ou ficar sem cor. tirar tudo no cabeçalho da lista remove todos os arquivos de uma vez, e durante uma busca aparece tirar estes: saem só os encontrados. A borda entre a lista e o gráfico pode ser arrastada com o mouse se os nomes forem longos. Depois de entrar por e-mail, a lista traz linhas Abrir da sua conta: arquivos da sua conta que este navegador ainda não tem.

Várias curvas em um só arquivo

Alguns equipamentos gravam várias medições em um só arquivo: uma curva por comprimento de onda, uma série de pulsos ou os dois sentidos. O aplicativo mostra a lista e pergunta qual curva abrir. O botão acima da lista abre todas de uma vez, e cada uma entra na lista de arquivos com o seu próprio cartão.

O que o aplicativo diz ao abrir

• Já estavam na lista. Este arquivo já está aberto. Ele não é adicionado uma segunda vez, e o cartão dele pisca para você o encontrar.
• Isto são documentos, não medições. Junto com as curvas havia na pasta um protocolo, uma planilha ou uma foto. Eles não abrem, e as curvas da mesma pasta abrem normalmente.
• Uma única medição com nomes diferentes. Dois arquivos têm a mesma curva, embora os nomes sejam diferentes.
• Não abriram. A área de trabalho está cheia, e o aplicativo nomeia os arquivos para os quais faltou espaço. Remova os cartões que estão sobrando ou entre por e-mail: os limites estão na seção «Quantos arquivos e de que tamanho».
• Uma lista de curvas. O arquivo não era uma medição, e sim a lista de curvas do equipamento. O aplicativo diz quantos arquivos ela cita e quais não estão entre os abertos.

Está com a folha do relatório em mãos? Na tela vazia há o campo Código do relatório. Digite o código impresso na folha, aperte Abrir, e aparece na tela a curva com que a folha foi montada.

2 Olhar a curva

A roda do mouse muda a escala, arrastar sobre o gráfico aproxima o trecho marcado e um duplo clique traz a curva inteira de volta. O mesmo faz Curva completa, enquanto Todas as curvas escolhe uma janela onde caibam todas as abertas.

Abaixo do gráfico fica a barra de visão geral: a curva inteira com um retângulo em volta do trecho visível. Ela se arrasta com o mouse, um clique fora leva a janela para aquele ponto e a roda a desloca ao longo. A escala ela nunca muda: disso cuidam os botões de aproximação.

A escala de decibéis acompanha o que está na tela. Aproxime-se de uma emenda e a vertical se estica sozinha, de modo que um degrau invisível na curva inteira fica evidente.

Notas sobre os eventos

Cada evento registrado pelo equipamento leva uma nota curta acima da curva: o tipo, a perda, a atenuação da fibra depois dele. Se atrapalharem, Ocultar notas no painel acima do gráfico as tira, e a escolha fica guardada para a próxima vez.

A barra acima do gráfico tem Aproximar e Afastar e, ao lado, as setas Evento anterior e Próximo evento: elas levam a janela de evento em evento, e o contador entre elas mostra em qual você está. A borda entre o gráfico e a tabela de eventos pode ser arrastada, e a tabela fica mais alta ou mais baixa.

3 Medir com os cursores

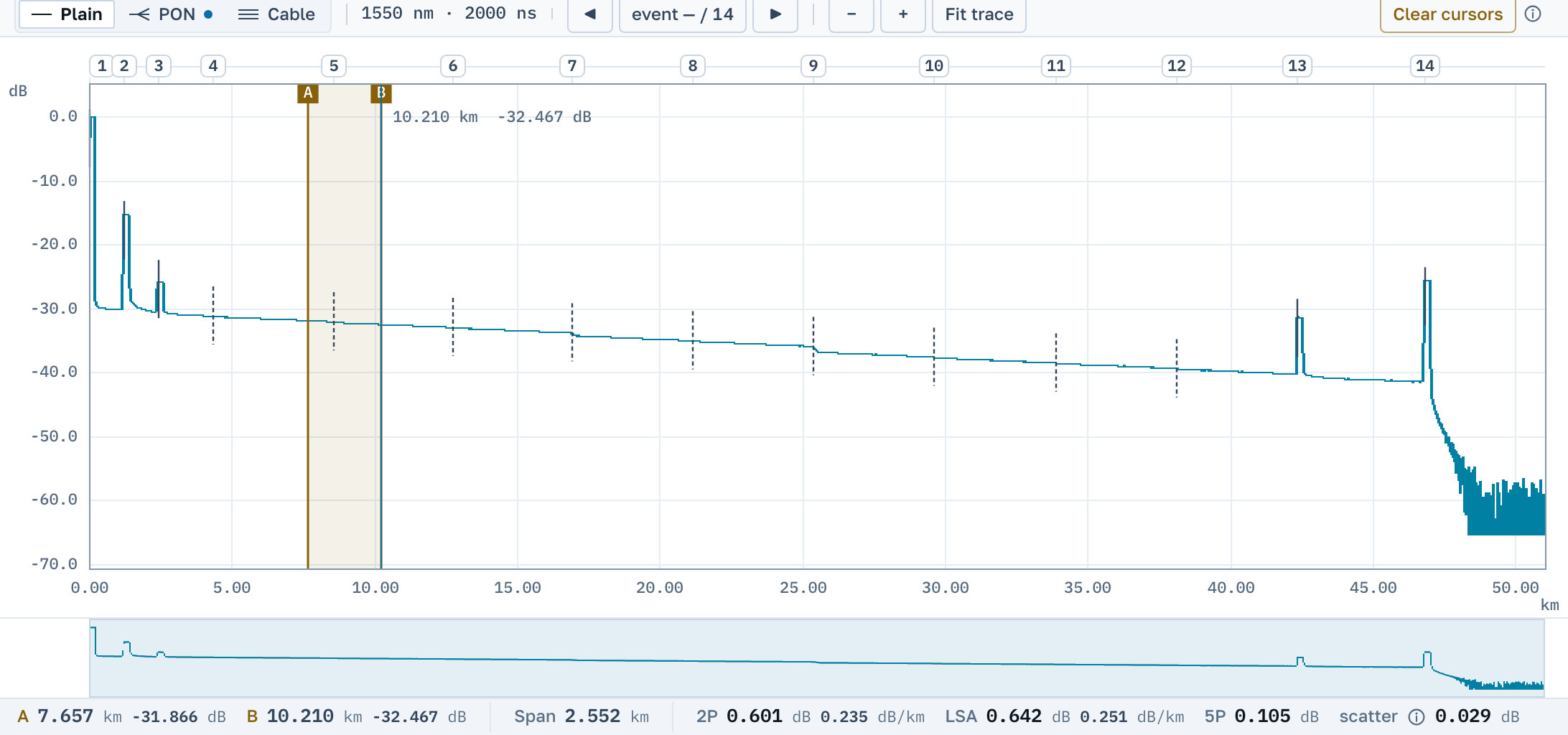

Clique duas vezes na curva: aparecem os cursores A e B. Um cursor pode ser arrastado, e pelo teclado as teclas A e B os colocam enquanto as setas os movem. A barra abaixo do gráfico imprime a distância e o nível em cada um, o comprimento do trecho entre eles e três medições.

Três números para três perguntas

• 2P é a diferença de nível exatamente sob os cursores. Está sempre lá, não supõe nada, e é o número que vai para o laudo de um trecho.
• LSA é mínimos quadrados entre os cursores. Numa fibra ruidosa fica mais estável que 2P.
• 5P é a perda da própria emenda: duas retas são ajustadas à fibra limpa fora dos cursores, e o número é o salto entre os prolongamentos delas.

Para tirar os cursores, aperte Remover cursores nesse mesmo painel acima do gráfico.

A distância de um cursor pode ser digitada como número: clique nela na faixa abaixo do gráfico, digite o valor e pressione Enter. O cursor vai para a amostra mais próxima do registro.

Fixar mantém os cursores e a janela do gráfico nos mesmos metros quando você abre outro arquivo. É assim que se confere o mesmo ponto em todas as fibras de um cabo, uma após a outra. Os cursores fixados fazem parte do plano Profissional.

4 A tabela de eventos

Embaixo à esquerda estão as linhas que o seu equipamento gravou: número, distância, tipo de evento, perda, refletância e a perda acumulada desde o início da curva. Clicar numa linha aponta o gráfico para aquele ponto, então não é preciso caçar o evento na mão.

Uma linha pode ser corrigida: Editar os valores muda os números, Excluir evento remove a linha, Adicionar ao arquivo cria uma nova. Tudo isso são edições do arquivo e podem ser desfeitas.

Você também pode adicionar um evento onde a tabela não tem nenhum. Adicionar evento, abaixo da tabela, pede a distância e o tipo. Se o cursor A estiver no gráfico, a distância é preenchida sozinha. O evento fica exatamente onde você disse, e o aplicativo mede a perda ali pela curva. Se a perda não puder ser medida, o evento é adicionado sem ela e o aplicativo avisa. Só um arquivo .sor pode ser editado assim.

O tipo do evento muda com um clique sobre ele na linha: uma emenda vira conector e vice-versa. «Saturação» e «Desconhecido» não mudam, foi o equipamento que registrou. Um botão no cabeçalho da tabela desfaz todas as edições de linhas de uma vez e devolve a tabela do equipamento.

O equipamento ou a nossa análise

A chave Equipamento / Nossa análise muda a pergunta que a tabela responde. À esquerda está o que o arquivo diz. À direita, o que nós encontramos percorrendo a curva com o nosso próprio detector, e as nossas linhas levam um ponto.

A chave destacada significa que temos algo a acrescentar: ou o equipamento não gravou nenhuma linha, ou ele terminou a fibra onde a curva continua.

O que significa este evento

Selecione uma linha e aperte O que significa este evento; um clique no número do evento acima da curva faz o mesmo. Ao lado do evento abre um painel: os números dessa linha, que fenômeno é esse, por que os números são esses e o que se costuma fazer com isso. Na parte de baixo do painel ficam os links para artigos da base de conhecimento.

Marcas nas linhas

Entre os eventos ficam linhas de fibra: o comprimento do trecho e a atenuação dele em dB/km. Os eventos podem trazer marcas. «fantasma» e «Eco» indicam uma reflexão falsa, repetição de uma verdadeira. «Ganho» indica uma perda com sinal de menos. «Combinado» indica que o equipamento deu uma única linha a vários eventos próximos. Um «>» antes da refletância indica que o receptor saturou e o número é um limite inferior. «manual» indica que o evento foi colocado por uma pessoa, não pelo equipamento.

5 Totais do trecho

Acima do gráfico, na faixa com o nome do arquivo, ficam os números da linha inteira: comprimento óptico, perda total e ORL. São eles que vão para o protocolo. Se a fibra termina em outro ponto que não aquele onde o operador encerrou o trecho, aparece ao lado um segundo comprimento, «Fim da fibra».

Na cor normal está o que o equipamento gravou. Em roxo está o que nós calculamos: esses números aparecem na visão Nossa análise.

Um traço com um pontilhado embaixo significa que o equipamento não gravou esse campo: ele está vazio, não é zero. A dica sob o ponteiro diz o mesmo em palavras.

Abaixo da perda às vezes vem uma nota dizendo a partir de onde ela foi medida: o equipamento começou o trecho fora do zero, e a ponta próxima não entrou no número. Se não há total nenhum, o equipamento não marcou o fim da fibra, e a perda total é medida com os cursores A e B.

No modo PON, ao lado da perda está escrito quanto dela corresponde à divisão de potência nos divisores.

Por que uma curva tem três comprimentos e qual deles vai para o protocolo está explicado na base de conhecimento.

6 Ressalvas e avisos

Além dos números, o aplicativo escreve em palavras o que é preciso saber antes de confiar neles. Essas frases são poucas, e cada uma tem o seu lugar.

• Acima do gráfico fica o que há de errado com o próprio registro: o arquivo não tem curva, a tabela de eventos não pôde ser lida, o índice de refração está fora da faixa da fibra de sílica, o nome do arquivo traz um comprimento de onda e o equipamento gravou outro.
• Acima da tabela fica o limite da análise: o que este registro não tem e não há de onde tirar. O passo entre amostras é maior que o pulso, e os eventos próximos se fundiram. Depois de um divisor o equipamento vê todos os ramos ao mesmo tempo, e ali a curva não pertence a uma única fibra.
• Abaixo da tabela fica o que diz respeito à próxima medição: antes do fim da fibra o sinal caiu no ruído, o primeiro evento ficou dentro da zona morta, há eventos com perda negativa. Ao lado da última frase fica o botão Escolher a curva no sentido oposto.

Mais uma linha aparece acima do gráfico quando o arquivo chama a sua curva de referência ou de diferença: é um registro auxiliar, não a medição de uma linha.

De vez em quando o aplicativo escreve «Indícios que não são próprios de um registro de equipamento». Isso acontece quando um arquivo contradiz a si mesmo, e a linha diz em quê. É motivo para pedir o arquivo original a quem o entregou, não uma acusação.

7 Limites de aceitação

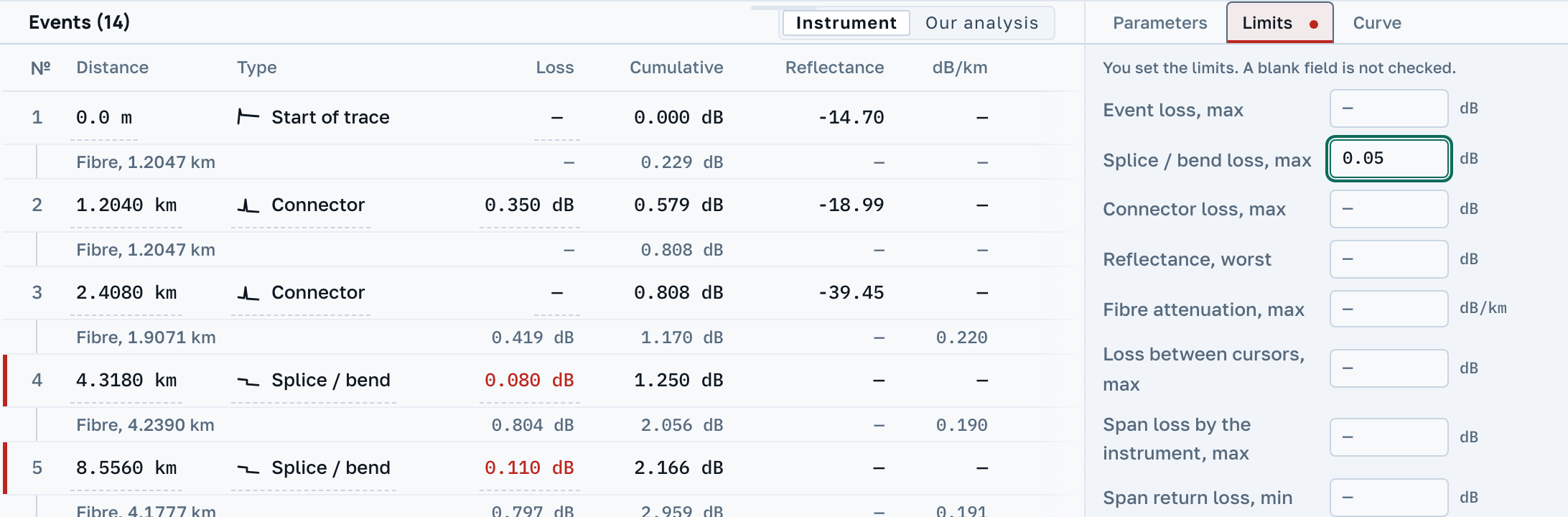

A aba Limites fica à direita. Digite o que o seu contrato exige: perda da emenda, refletância do conector, atenuação da fibra, perda total do trecho. Um campo vazio não é verificado de jeito nenhum.

Assim que um limite é definido, aparece na tabela a coluna de veredito, e uma violação fica vermelha e é dita em palavras: quanto foi medido e contra qual limite. O resumo do arquivo inteiro fica ao lado da tabela.

Se o arquivo trouxer os limites do próprio equipamento, o aplicativo avisa e oferece Usar estes valores. A escolha é sua, não um padrão nosso.

Uma grandeza que o equipamento não gravou não é julgada: em vez de um «dentro dos limites» verde, a linha diz francamente que não havia o que verificar.

Dá para verificar a perda de um evento, separadamente a de uma emenda e a de um conector, a refletância, a atenuação da fibra, a perda entre os cursores, a perda total do trecho, a perda de retorno do trecho e, no modo PON, a perda do splitter acima da divisão. Cada comprimento de onda do arquivo tem o seu bloco de limites: um campo vazio ali usa o valor comum, e um campo preenchido vale só para aquele comprimento de onda. Um clique no resumo leva à primeira violação: a linha é selecionada na tabela e o gráfico vai até ela. Em um par de curvas opostas o veredito é tirado da perda média.

8 Comparar fibras

Abra um carretel inteiro de uma vez: uma pasta, vários arquivos ou um arquivo compactado. No gráfico entram quantas curvas couberem, cada uma com a sua cor, e a cor pertence ao arquivo, então remover uma curva vizinha não repinta nada.

As curvas a partir da oitava são desenhadas num tom apagado comum: há exatamente oito cores distinguíveis, e um nono matiz tornaria a comparação uma mentira. A curva de trabalho é sempre desenhada por cima.

Passar as fibras uma a uma

uma no cabeçalho da lista deixa no gráfico somente a curva de trabalho, e daí em diante clicar num cartão a substitui em vez de acrescentar: é assim que se percorrem quarenta e oito fibras seguidas. todas devolve exatamente o conjunto que havia antes. Dá para folhear pelo teclado também: clique em um cartão e cada toque na seta para cima ou para baixo abre o arquivo vizinho. Home e End abrem o primeiro e o último.

A partir do nono arquivo surge uma busca acima da lista. Ela procura pelo nome, pelo caminho dentro do arquivo compactado e pelo comprimento de onda do equipamento, então 1310 encontra uma curva que não tem esse número no nome. O número do arquivo é digitado com um sinal: #7 deixa na lista o sétimo arquivo, e Enter o abre. Sem o sinal, o número é procurado nos nomes.

Dois comprimentos de onda da mesma fibra

Coloque no gráfico uma fibra medida em 1310 e em 1550 nm. A comparação é feita na visão Nossa análise. Uma emenda perde o mesmo nos dois comprimentos de onda, e uma macrocurvatura perde bem mais no comprimento de onda maior. O aplicativo marca esses eventos com a palavra «macrocurvatura» e escreve acima da tabela em quais comprimentos de onda a fibra foi lida. Se a segunda curva não está no gráfico, mas há um arquivo parecido na lista, o aplicativo oferece Mostrar no gráfico.

Se o instrumento salvou cada comprimento de onda em um arquivo separado, por exemplo Fiber001_1310 e Fiber001_1550, aparece acima do gráfico uma faixa com o número de pares encontrados. Mostrar em pares deixa no gráfico a fibra de trabalho e o arquivo dela no outro comprimento de onda, e daí em diante o par muda com a fibra que você abre. O segundo comprimento de onda entra sozinho no relatório. O modo é desligado por todas no cabeçalho da lista ou pelo botão Pares por nome na barra do gráfico.

O que se repete nas fibras de uma linha

Quando há no gráfico quatro ou mais fibras da mesma linha, o aplicativo compara onde ficam os eventos de cada uma. As posições que se repetem na maioria ele lista acima da tabela. O que está ali, os arquivos não dizem: se é uma caixa de emenda ou um conector, quem sabe é você. Só contam as curvas que estão no gráfico, não todos os arquivos da lista.

9 Um par de sentidos opostos

Uma medição num sentido só sempre mente um pouco na emenda: as fibras dos dois lados da junta espalham a luz de forma diferente, e numa ponta a perda fica superestimada exatamente o quanto fica subestimada na outra. A verdade é a média das duas medições opostas.

Abra as duas curvas da mesma fibra e aperte Escolher a curva no sentido oposto. O aplicativo casa os eventos por distância e mostra a tabela do par: direta, inversa, perda média e a diferença entre elas. Desfazer o par devolve tudo.

A curva inversa é desenhada espelhada (Curva no sentido oposto) e o aplicativo escolhe sozinho o deslocamento para que o cruzamento seja legível.

O seletor mostra o comprimento de onda, a largura de pulso e o comprimento de cada arquivo, para não errar a ponta. Se as duas medições diferem em comprimento de onda, comprimento da fibra, índice de refração ou largura de pulso, o aplicativo avisa acima da tabela do par. Um evento visto só de uma ponta fica sem média e sem veredito. Se a curva oposta não se alinhou sozinha, coloque o cursor A e o aplicativo a alinha por ele.

10 Redes PON

O modo PON é ligado pela chave Normal / PON / Cabo acima da tabela. Desligado, ele não muda absolutamente nada no arquivo nem na tela.

O tipo do evento não decidimos por você: a razão do divisor é você quem nomeia, escolhendo-a na linha do evento. Depois disso o aplicativo calcula a divisão de potência e mostra quanto o evento perdeu além dela, e é esse excesso que vira conversa com o instalador.

Onde um degrau se parece com um divisor aparece uma sugestão; Marcar na linha a aceita, e o botão no cabeçalho da tabela aceita todas as sugestões de uma vez. A mesma linha tira a marca de novo.

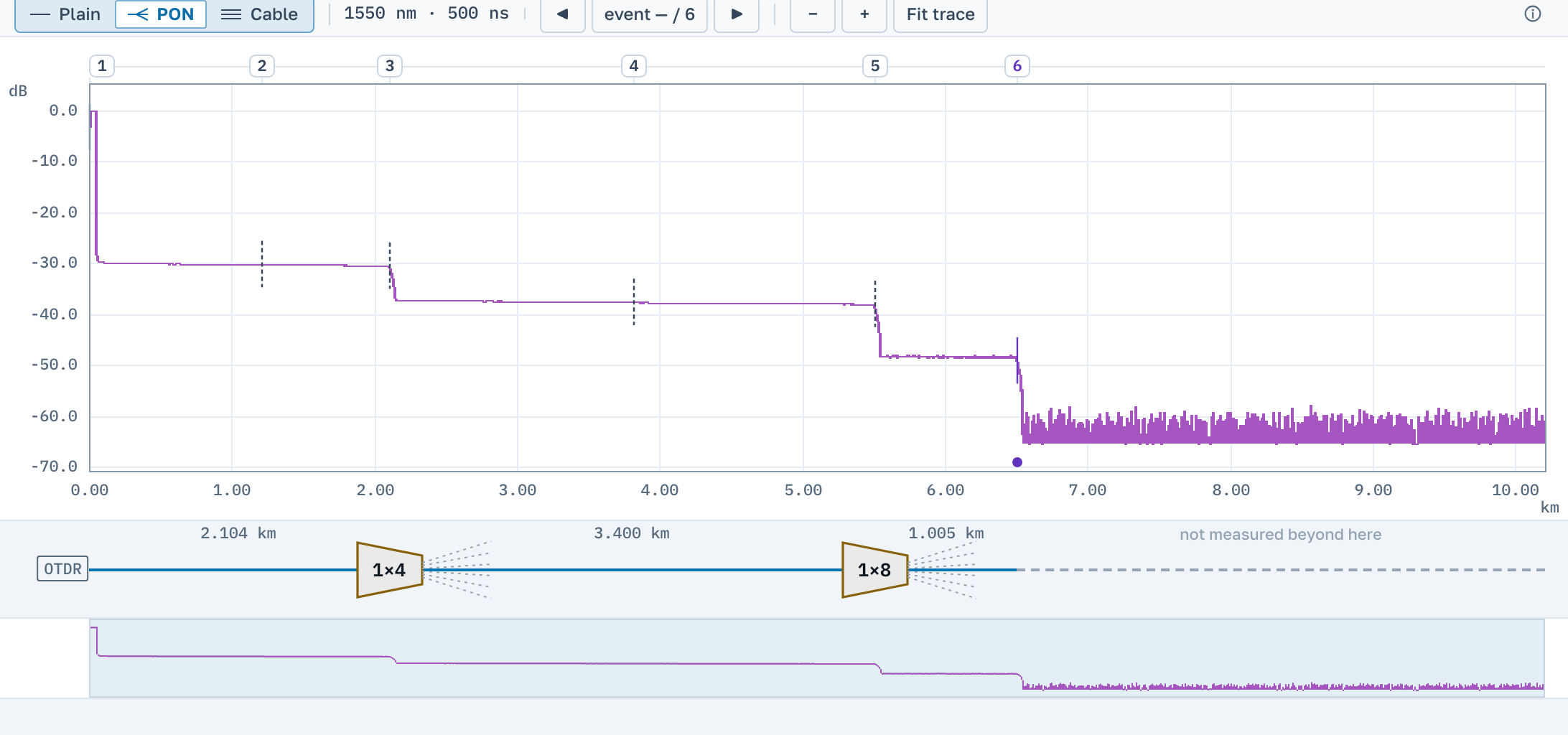

Nesse modo é desenhado acima do gráfico um esquema do trecho: o equipamento, as seções com os seus comprimentos, os divisores marcados e uma linha tracejada onde a análise não vai mais.

11 Edições e desfazer

O cabeçalho da medição é editado na aba Parâmetros: cabo, fibra, pontos A e B, operador, índice de refração. Clique num valor para abrir o campo, Enter salva, Esc cancela.

O índice de refração muda o comprimento: abaixo do campo aparece o valor anterior junto com o quanto o comprimento óptico e o fim da fibra se moveram. O nome do arquivo é editado onde ele está escrito, na linha acima do gráfico, e ele viaja para o link compartilhado e para a folha do relatório.

Na mesma aba fica tudo o que o equipamento registrou sobre a medição: modelo e número de série, comprimento de onda, largura de pulso, número de médias, espaçamento entre amostras, limiares de detecção. A zona morta com esta largura de pulso é calculada pelo aplicativo.

Editar a curva

Corte corta a curva pelos cursores ou pelo trecho visível, Deslocamento de nível a move inteira e Edição de uma amostra conserta um pico isolado. Cada edição diz de antemão exatamente o que vai fazer.

Tudo se desfaz: com os botões acima do nome do arquivo ou com Cmd/Ctrl+Z, enquanto Cmd/Ctrl+Shift+Z traz a edição de volta. Ao lado fica um contador de quantas edições este arquivo já carrega.

12 O relatório e o link

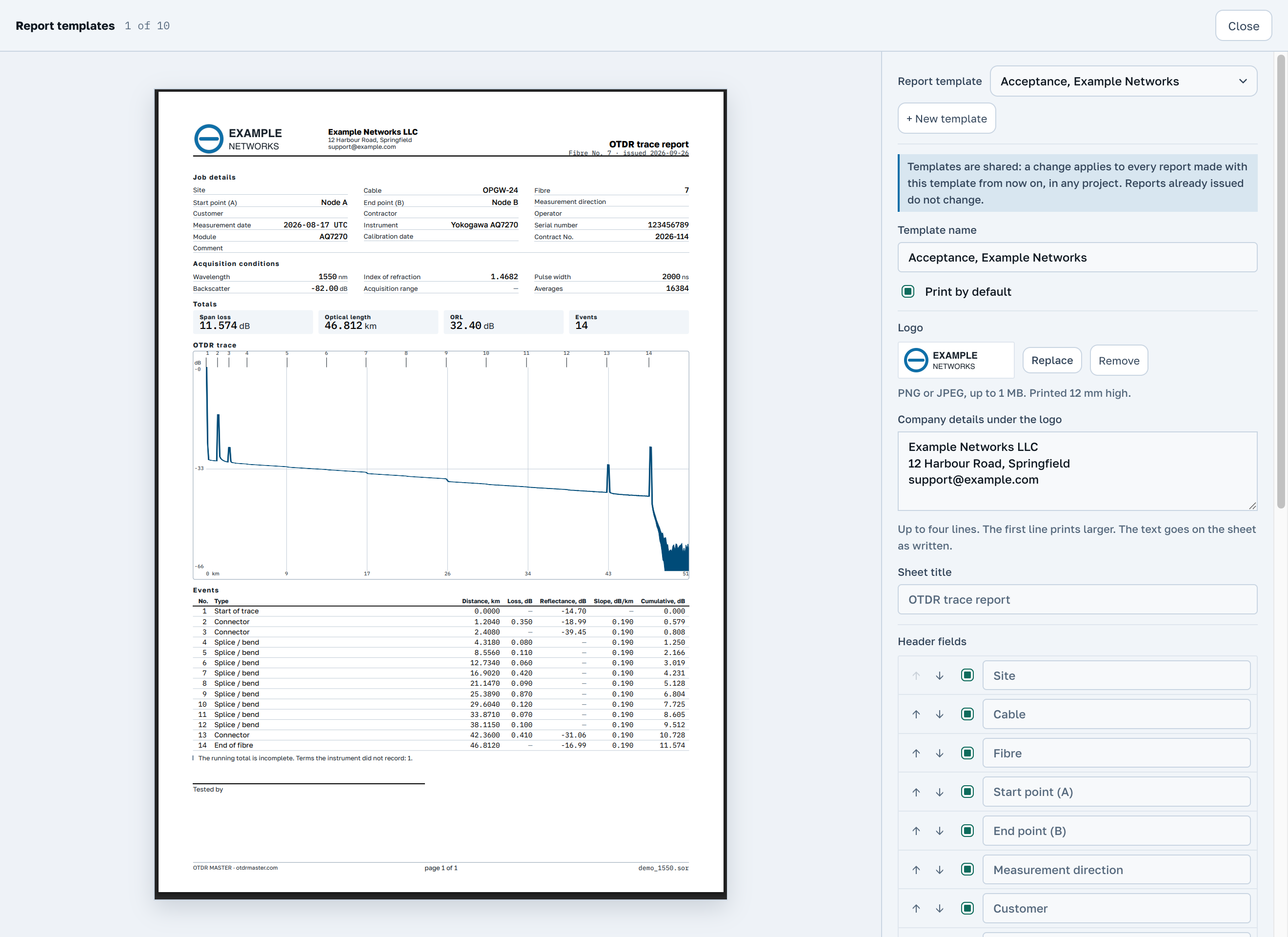

O botão Relatório monta uma folha por fibra: o cabeçalho do trabalho, a curva, a tabela de eventos, os totais e, se houver limites, o veredito. A folha é mostrada inteira antes do download, então dá para conferir e escolher o que incluir. A primeira linha da janela, Idioma do relatório, imprime a folha em outro idioma que não o da tela, por exemplo para um cliente de outro país. A escolha fica guardada neste navegador.

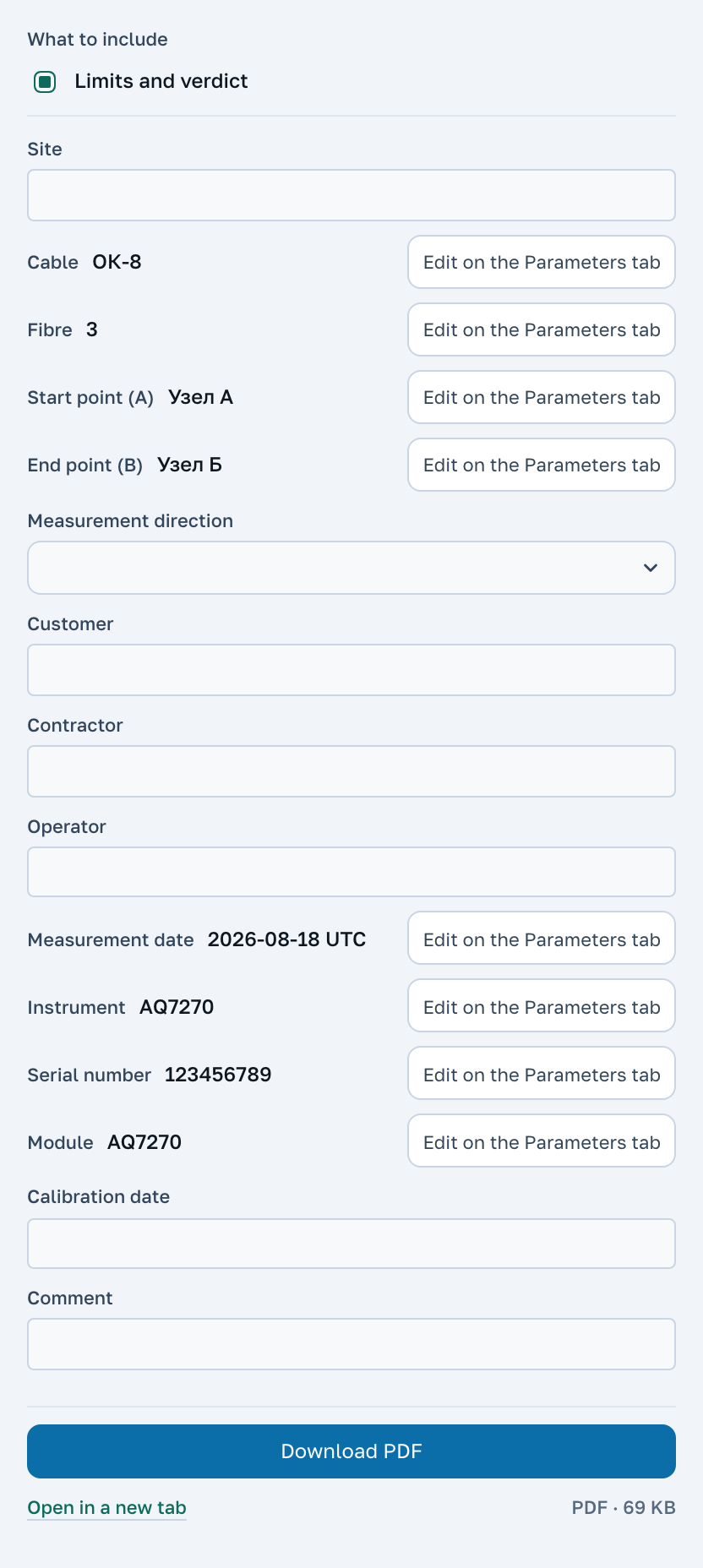

Os campos do trabalho que o arquivo não traz (objeto, cliente, contratada) são digitados na própria janela do relatório. A caixa Limites e veredito imprime os limites com o veredito. Leituras dos cursores A e B coloca sob a curva a sua medição entre os cursores A e B; essa caixa aparece depois de entrar por e-mail, quando os dois cursores estão colocados. Abrir em uma nova aba mostra a folha em uma aba separada.

Baixar PDF entrega a folha. Baixar CSV entrega os mesmos eventos como tabela para o Excel, e ele abre depois de entrar por e-mail.

A folha leva um código e um quadrado para a câmera do celular. Com eles o seu cliente abre a mesma curva no nosso site e olha sem instalar nada.

Compartilhar uma curva

Compartilhar cria um link que vive duas semanas e o deixa na área de transferência. Ele abre uma cópia: quem recebe trabalha nela como no próprio arquivo, e as edições dessa pessoa não tocam na sua tela.

Baixar o arquivo

Baixar .sor no cabeçalho entrega o arquivo de trabalho com todas as edições, e o histórico dessas edições fica gravado dentro dele. Um arquivo de outro formato não tem esse botão: primeiro faça dele um .sor com o botão Converter para .sor.

Você recebeu um relatório

Se você abriu uma curva pelo código ou pelo QR de uma folha, acima do gráfico há uma linha com a data do relatório. Baixar o relatório (PDF) entrega aquela mesma folha. A curva está aberta como uma cópia sua: você pode medir e editar, o relatório não muda, e Restaurar como no relatório devolve a cópia ao que estava no relatório.

13 Resultado do medidor de perda

Um arquivo de medidor de perda abre do mesmo jeito que uma curva: .olts e .oltsx da EXFO e a base do LinkWare .flw da Fluke. Nele não há curva, por isso no lugar do gráfico fica um cartão de resultado.

O cartão traz a perda em cada comprimento de onda nos dois sentidos e a média delas, o limite e a margem até ele, a ORL, o comprimento, a referência e os equipamentos. Se o arquivo tem várias fibras, o cartão traz uma tabela delas com o resultado de cada uma.

O .opm da EXFO também abre: uma leitura de medidor de potência, com a perda em relação à referência ou com a potência e a sua janela. A leitura manual de ORL abre da mesma forma.

Há veredito onde existe com que fundamentá-lo: os limites do operador estão gravados no arquivo em números ou o veredito foi gravado pelo próprio equipamento. Se o arquivo traz só o nome de uma norma, não há veredito: não entregamos valores de norma. O cartão diz de onde vem o resultado.

Relatório imprime uma folha por fibra. Depois de entrar, a folha leva um código e um QR, e com o seu próprio modelo ela é impressa no seu formulário. O arquivo abre somente para leitura, e não dá para fazer um .sor a partir dele: não há curva nele.

A marcação Todas as fibras do arquivo na janela da folha monta uma folha de resumo: o resultado e a tabela de todas as fibras na primeira página, e depois a folha de cada fibra. Ela faz parte do Profissional.

Como ler a margem e de onde vem o veredito está explicado na base de conhecimento.

14 Gestos e teclas

Tudo o que se faz com a mão, numa tabela só.

No celular não há zoom por arrasto nem duplo clique: no lugar deles ficam dois dedos e o botão Curva completa.

15 Por que os números diferem do seu equipamento

Uma diferença de centésimos de decibel é comum e não quer dizer que alguém errou. Abaixo estão quatro motivos pelos quais os números divergem com toda legitimidade.

• O método. 2P, LSA e 5P contam a mesma emenda de formas diferentes, e o equipamento usou o dele para a tabela dele. Compare igual com igual.
• O comprimento. São três: até onde o registro foi, a distância entre os marcadores do operador e o fim da própria fibra. A atenuação por quilômetro calculada sobre comprimentos diferentes difere várias vezes.
• A perda de retorno. Os fabricantes calculam a ORL por convenções diferentes: com ou sem a reflexão da ponta distante, a partir do início do trecho ou do zero. Nós mostramos o que está gravado no arquivo.
• O limiar de detecção. As linhas da tabela foram escolhidas pelo equipamento na captura. O nosso detector não herda o limiar dele, e por isso em «Nossa análise» costuma haver mais linhas.

O que nunca fazemos é escrever no lugar do equipamento. Um campo que o arquivo não traz fica vazio em vez de virar zero.

16 Quantos arquivos e de que tamanho

Um arquivo de até 3 MB. É folgado: a curva mais pesada que já vimos é oito vezes menor. A mesma folga vale para cada entrada dentro de um arquivo compactado.

Sem entrar na conta, a área de trabalho segura 96 arquivos e o gráfico, 8 curvas ao mesmo tempo. Entrar por e-mail sobe esses números para 576 e 24. Os arquivos ficam no seu navegador e sobrevivem ao fechamento da aba.

Um arquivo compactado é descompactado até 32 MB de conteúdo. O que não coube é nomeado um a um com o motivo, em vez de ser descartado em silêncio.

Se a conexão com o servidor cair, o aplicativo avisa em uma linha: os números não se atualizam até a conexão voltar. Se o navegador ficar sem espaço, o arquivo abre e é baixado como sempre, mas depois de recarregar a página é preciso abri-lo de novo.

17 Idioma, aparência e instalação

O botão Mais no cabeçalho abre um menu. Idioma da interface muda o idioma do aplicativo, Aparência escolhe o tema claro, o escuro ou o que está no sistema. No mesmo menu ficam Ferramentas, calculadoras para os cálculos da linha, e Termos de uso.

Instalar como programa

No Chrome e no Edge do computador, o OTDR Master é instalado como um programa comum: o ícone de instalação fica na barra de endereço do navegador. O aplicativo ganha ícone próprio e janela própria, e os arquivos .sor, .trc, .msor e outros passam a abrir nele com um duplo clique. Quem calcula continua sendo o servidor, por isso o aplicativo não funciona sem rede.

Saiu uma nova versão

Quando publicamos uma atualização, aparece na aba aberta uma linha com o botão Recarregar. Depois da atualização, os arquivos abertos continuam na lista.

No celular

No celular a tela é uma coluna só: o gráfico em cima e, embaixo, um painel com as abas Arquivos, Parâmetros e Eventos. O painel se recolhe para dar mais espaço ao gráfico. Relatório e Baixar .sor ficam no menu Exportar.

18 Três planos

Ver, medir, corrigir e entregar uma fibra por vez é grátis, e vai continuar assim. Entrar por e-mail também é grátis e acrescenta espaço, uma conta e um relatório com link de volta para a curva. O Profissional é pago: é para obras com dezenas de fibras que vão para o cliente como um único documento.

19 Mestre: entrada por e-mail

Clique em Entrar no cabeçalho e digite seu endereço. Chega um e-mail com um link e um código: abra o link ou digite o código na mesma janela. Não há senha. O link do e-mail funciona por 15 minutos e uma única vez.

Os arquivos que você abriu neste navegador antes de entrar passam para a sua conta. A partir daí seu trabalho fica visível de qualquer computador e do celular: abriu uma curva no notebook, e em casa ela já está na lista.

Sair pergunta se é para remover deste computador os arquivos abertos. Em um computador compartilhado, remova, senão a próxima pessoa verá o seu trabalho. Os arquivos salvos na conta continuam nela.

O que entrar acrescenta

• Mais espaço. 576 arquivos na área de trabalho em vez de 96, 24 curvas no gráfico em vez de 8 e 128 MB no navegador em vez de 32.
• Código e QR no relatório. Seu cliente aponta a câmera do celular para o quadrado ou digita o código curto e vê a mesma curva no nosso site, sem instalar nada. O link do relatório não expira até você removê-lo.
• CSV. Os mesmos números do relatório, em tabela: para o seu próprio formulário de protocolo.
• Relatório de curvas nos dois sentidos. Uma fibra medida pelas duas pontas em um único relatório, com a média do par. Esse relatório é por uma fibra; o conjunto de fibras é reunido pelo resumo do cabo do Profissional.
• Um projeto. Mais detalhes em «Projetos».

Minha conta

Abre pelo menu sob o seu endereço. À esquerda os arquivos, à direita os relatórios, e os dois organizados por dia; o calendário marca com um ponto os dias com atividade. A busca encontra um arquivo pelo nome, e um relatório pelo nome ou pelo código do relatório.

Cada relatório tem Baixar de novo, que entrega o mesmo arquivo que você entregou. Excluir remove o link, e o código no papel deixa de abrir a curva. Os contadores no topo mostram quantos arquivos você abriu, quantos relatórios e links fez, quantas vezes seus clientes abriram seus relatórios e quando foi a última vez.

20 Projetos

Um projeto reúne uma obra de entrega: uma linha, um cabo ou um pedido. Ele tem nome, cliente, pontas A e B e descrição. Os arquivos e relatórios da obra ficam juntos nele, e seis meses depois você a encontra na conta pelo cliente, pelo nome do arquivo ou pelo código do relatório.

Clique em Projetos acima da lista de arquivos e depois em Novo projeto. A marcação na janela coloca de uma vez todos os arquivos da lista no projeto; desmarque se ainda não estiverem todos. Depois de Criar projeto, aparece uma faixa com o nome acima da lista.

Enquanto o projeto está aberto

• A lista mostra exatamente os arquivos do projeto.
• Um arquivo solto na janela entra no projeto.
• O X no card tira o arquivo do projeto, e Devolver no aviso o traz de volta. O arquivo em si continua na conta.
• Um relatório feito com o projeto aberto fica ligado a ele, e a conta escreve o nome do projeto ao lado do relatório.
• O nome do projeto na faixa abre seu card: lá se corrigem os campos e fica Marcar como entregue. Fechar traz de volta a lista normal.

O Mestre tem um projeto

No plano grátis há um projeto, e dá para alterá-lo por três dias a partir da criação: a faixa mostra quantos dias faltam. Depois ele fecha para correções: nada pode ser colocado nele, nada pode ser tirado dele, e os arquivos do projeto não são corrigidos em lugar nenhum, nem abertos pela lista normal. Também não dá para excluí-lo e criar outro.

Um projeto fechado sempre pode ser lido. Para corrigir um dos seus arquivos, abra o arquivo e clique em Abrir separadamente: aparece uma cópia fora do projeto, e com ela dá para fazer qualquer coisa. A obra entregue continua exatamente como você a entregou. Um link ou código de relatório desse arquivo também abre a cópia.

O Profissional tem projetos sem limite, sempre editáveis, e Excluir projeto no card remove o projeto, deixando seus arquivos e relatórios na conta. Depois de pagar, os projetos fechados voltam a abrir para correções.

21 Profissional: pelo que você paga

O Profissional assume o que, sem ele, se repete à mão em cada fibra: relatório atrás de relatório e a mesma correção em cada arquivo.

Resumo do cabo

Abra todos os arquivos do cabo, clique em Relatório e escolha em «O que incluir» a linha «Cabo» com o número de arquivos. O servidor determina sozinho o número da fibra e a ponta de cada arquivo: do próprio arquivo, do seu nome ou pela ordem. O resultado é a tabela «Fibras e extremos»: corrija onde o servidor errou, e marque um arquivo a mais como não incluir.

• Folha «Fibras do cabo». Uma linha por fibra: comprimento, perda de ponta a ponta de cada lado e a média, atenuação, perda média nas emendas, ORL, o pior evento com sua distância e um resultado segundo seus limites. Embaixo, a média, o mínimo e o máximo do cabo.
• Folha «Perdas nas emendas». Os pontos onde a maioria das fibras tem um evento, e a perda de emenda de cada fibra em cada ponto, com a média das duas pontas.
• Folha «Fibras e seus arquivos». Qual arquivo foi para qual linha e o que o aplicativo notou no par.
• Uma folha por fibra, se marcar Uma folha para cada fibra: o mesmo relatório de uma fibra, mas todos em um único PDF.

Baixar PDF entrega o resumo como um documento único, Baixar Excel entrega o mesmo como uma pasta de trabalho, com uma folha para cada comprimento de onda. Comparar comprimentos de onda acrescenta à pasta uma folha com as perdas nas emendas em dois comprimentos de onda e a diferença entre eles. Um resumo aceita toda a área de trabalho, até 2048 arquivos, e as folhas das fibras vêm no mesmo PDF. Um conjunto com mais de 96 arquivos não tem prévia: ele é montado ao clicar em Baixar PDF, a janela mostra o andamento e leva alguns minutos.

Todas as folhas na mesma escala desenha as curvas de todas as folhas na mesma escala, para comparar as fibras com mais facilidade. Se houver limites, o resumo inclui a folha «Resumo por limites».

Edição em lote

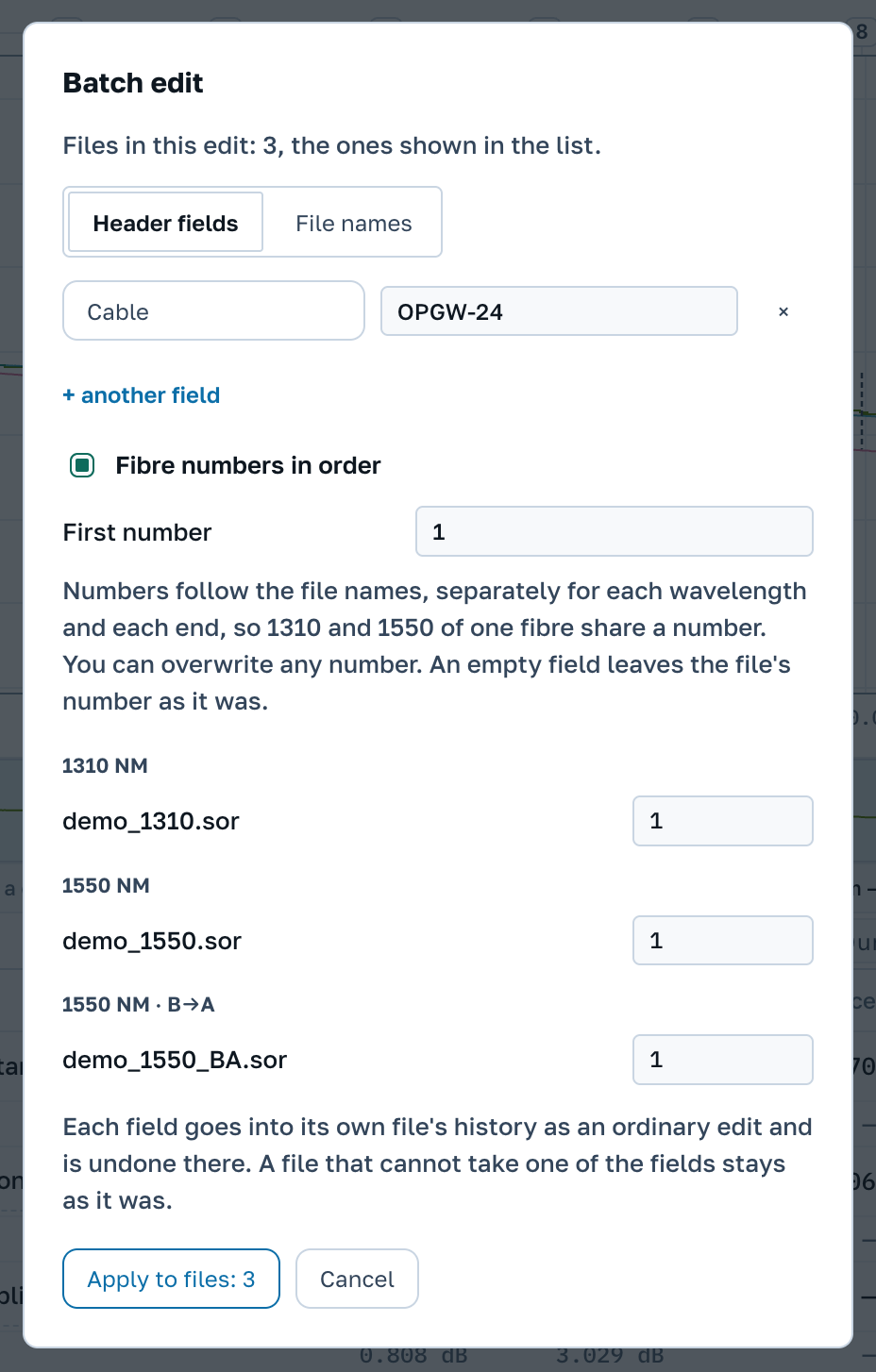

O equipamento errou a data, o campo do cabo tem o nome de fábrica, e o protocolo precisa da obra? O botão «Editar em lote» acima da lista abre uma janela: escolha o campo, digite o valor, e ele vai para todos os arquivos visíveis na lista. Dá para pegar vários campos: cabo, fibra, pontos A e B, data, operador, índice de refração, comprimento de onda e outros campos do cabeçalho.

Cada valor entra no histórico do seu arquivo como uma correção comum, e pode ser desfeito ali mesmo. Um arquivo ao qual o campo não se aplica fica como estava, e a janela o nomeia.

A caixa Números de fibra em ordem grava um número de fibra no cabeçalho de cada arquivo. Os números seguem a ordem dos nomes, separadamente para cada comprimento de onda e cada ponta, então 1310 e 1550 de uma mesma fibra têm o mesmo número. Primeiro número define de onde começar, e qualquer número da lista pode ser reescrito à mão.

A aba Nomes de arquivo renomeia os arquivos por um modelo. Os botões inserem no modelo o nome, o cabo, a fibra, o comprimento de onda e a ponta de cada arquivo, e {fibre:3} completa o número com zeros até três dígitos. Qualquer nome da lista pode ser corrigido à mão, e a janela marca os nomes que coincidem.

A aba Eventos leva a marcação de uma fibra para as outras. Marque as caixas de emenda no arquivo de trabalho e o aplicativo coloca eventos nas mesmas distâncias em todos os arquivos da lista, enquanto cada arquivo calcula a perda em cada ponto pela sua própria curva. Dá para copiar todos os eventos ou só o trecho entre os cursores A e B, e uma caixa remove qualquer linha. O início da curva e o fim da fibra não são copiados: cada arquivo tem os seus. Um evento que já está no mesmo ponto de um arquivo fica como estava; Remover antes os eventos deles neste trecho deixa a marcação idêntica. A janela avisa antes do clique o que não vai entrar: um evento além do fim da fibra é pulado, e para um arquivo de outro formato a janela oferece fazer uma cópia .sor com um botão. Em cada arquivo são edições comuns, desfeitas nele mesmo.

Modo «Cabo»

Controle de entrada do carretel: você digita os dados de fábrica uma vez, e cada fibra é comparada com eles em comprimento, atenuação e índice de refração. O que sai da sua tolerância fica vermelho, e na linha acima do gráfico aparece a marca Fora dos dados de fábrica.

Como preencher os dados de fábrica e o que significa cada célula está em uma página separada da base de conhecimento.

Os números de cada fibra não precisam ser digitados à mão: Colar coluna na aba Fábrica aceita uma coluna de comprimentos ou de atenuações copiada da tabela do passaporte. Ali também se informam o número de fibras por tubo e as cores dos tubos e das fibras. Com o passaporte preenchido, a janela do relatório imprime uma folha de inspeção de recebimento: uma linha por fibra com o tubo, a cor e o desvio de comprimento e de atenuação em relação ao passaporte.

A disposição, o índice de refração e o limite de cada comprimento de onda não precisam ser digitados de novo para cada carretel do mesmo tipo de cabo. Modelo de cabo na aba Fábrica salva esses dados com o nome do tipo de cabo, em Salvar como modelo…, e no carretel seguinte os preenche com um clique. O número do carretel, os comprimentos e a atenuação de fábrica não entram no modelo: cada carretel tem os seus. Desfazer devolve o que estava antes. Os modelos ficam na sua conta; ali, na linha «Modelos de cabo», você renomeia ou exclui um modelo.

Mais espaço e projetos

2048 arquivos na área de trabalho, 48 curvas no gráfico e 512 MB no navegador. Projetos sem limite, e eles não fecham para correções enquanto o pagamento está em dia.

O projeto inteiro

A barra de um projeto aberto tem dois botões. Completude abre uma grade: uma linha por fibra e uma coluna por comprimento de onda e ponta. Célula vazia significa que aquela ponta não foi medida naquele comprimento de onda.

Abaixo da grade fica a lista “Atribuição dos arquivos”: cada arquivo com o número da fibra e a ponta. Se os nomes dos arquivos estão trocados ou o equipamento gravou outra coisa, digite os corretos na linha do arquivo. Numerar, na linha “Numerar em sequência”, numera os arquivos de uma ponta na ordem dos nomes, separadamente para cada comprimento de onda. A alteração fica no projeto e vale para a grade, as curvas no sentido oposto e o relatório.

Limites na barra do projeto abre o resumo por limites: uma linha por fibra e o resultado de cada uma. A visão Excessos mostra o que passou do limite, onde e por quanto; a visão Valores imprime os próprios números em um comprimento de onda. O projeto tem um só conjunto de limites, informado na aba de limites. Se duas medições caem no mesmo lugar da grade, a célula recebe um «?»: clique nela e escolha a que vale. Sem isso o relatório do projeto não é gerado.

No projeto, a curva no sentido oposto é pareada sozinha, pelo número da fibra e pela ponta. Onde não há par, a linha acima da tabela de eventos diz o motivo: não há curva no sentido oposto, o arquivo não tem número de fibra, essa ponta já está em outro arquivo ou a curva no sentido oposto foi medida em outro comprimento de onda. O par que você indica com Escolher a curva no sentido oposto é gravado no projeto.

Relatório do projeto abre a janela do relatório com todos os arquivos do projeto de uma vez, inclusive os que não estão abertos neste navegador. Baixar PDF e Baixar Excel entregam o resumo do projeto inteiro. PDF de todos os arquivos faz um relatório PDF para cada fibra do projeto sem abrir os arquivos: os dois comprimentos de onda e as duas pontas de uma fibra vão para um só relatório, e cada relatório é guardado no projeto com seu próprio código. Baixar tudo (.zip) entrega o projeto em um só arquivo compactado: a pasta originals tem os arquivos como foram adicionados, sor tem cada um em .sor com seu registro de edições, e reports tem os relatórios, pastas de trabalho Excel e tabelas CSV feitos no projeto e um resumo novo do projeto inteiro.

Sua própria folha

Os modelos de relatório ficam na sua conta, na linha «Modelos de relatório»; Configurar modelos na janela do relatório também leva até lá. À esquerda fica a folha da curva aberta, à direita os ajustes: o logotipo, até quatro linhas com os dados da empresa embaixo dele, o título da folha e os campos do cabeçalho. Um campo pode ser desligado, renomeado, subir ou descer, ou você pode criar o seu, com o seu valor. Mais abaixo você escolhe o que a folha imprime e as linhas de assinatura no fim. As alterações se salvam sozinhas, e a folha à esquerda muda junto.

Você pode ter até dez modelos. O marcado com Imprimir por padrão é impresso até você escolher outro na linha Modelo da janela do relatório. No cartão do projeto você marca os modelos com que o projeto é impresso: o arquivo compactado e PDF de todos os arquivos saem em cada um deles, uma pasta por modelo. Alterar um modelo vale para os próximos relatórios; os já entregues ficam como estavam.

Se nem a sua própria folha servir, os números vão para o Excel. Baixar Excel no relatório do projeto entrega uma pasta de trabalho com o resumo do projeto, uma linha por fibra, e com Uma folha para cada fibra marcada a mesma pasta traz a tabela de eventos de cada fibra. Com elas você monta o protocolo na forma que o cliente pedir.

22 Período de teste

Onde o aplicativo diz «faz parte do acesso pago», ao lado está Experimentar grátis: no resumo do cabo, na edição em lote, no modo «Cabo» e na janela do segundo projeto. Ao clicar, o Profissional inteiro é ativado por três dias, sem limite no número de relatórios. O período pode ser pego uma vez por conta, e para isso é preciso entrar por e-mail.

O menu sob o seu endereço diz até que data vai o período.

Projetos no período de teste

• Há dois projetos durante o período, contando o que você já tinha como Mestre.
• O projeto novo pode ser alterado até o fim do período; a janela de criação indica a data.
• Não dá para excluir um projeto durante o período de teste.
• Um projeto de Mestre cujos três dias já passaram não é reaberto pelo período: continua fechado para correções.

Quando o período termina, as funções pagas se fecham, e os projetos do período se fecham para correções do mesmo jeito que um projeto de Mestre. Os arquivos, os relatórios e os próprios projetos continuam com você.

23 Pagamento

Comprar Profissional está no menu sob o seu endereço e ao lado de cada palavra «pago». Há dois prazos: um mês, 31 dias, por US$ 14,97, e um ano, 365 dias, por US$ 119,88. O conteúdo do plano é o mesmo nos dois.

O pagamento é em stablecoins em dólar: USDT na rede TRON ou USDC na rede Base. Na página de pagamento escolha o período e o método e aperte o botão com o valor. A página mostra o endereço, um QR code para a carteira e o valor até o último dígito: é por esse valor que reconhecemos seu pagamento, então transfira exatamente e some a taxa da corretora.

A fatura vale um dia. Você pode fechar a página: o acesso abre sozinho assim que a transferência chega, e um e-mail de confirmação é enviado. Os dias restantes aparecem na sua conta, na etiqueta ao lado do endereço, junto com a opção de lembrete 7 dias antes do fim. Não há cobrança automática. Se pagar de novo antes do fim do período, o novo período é somado ao que resta.

Não consegue pagar assim? Escolha Cartão, transferência ou fatura: cartão ou transferência, fatura para empresa ou outra forma. O pedido chega ao nosso e-mail e respondemos em até 24 horas.
