Что показывают события на рефлектограмме
Кривая падает ступенькой, подскакивает пиком или обрывается. Каждая из этих форм — событие, и по форме читается, что именно стоит в этом месте волокна.
Посмотреть события в своём файле
Событие — это место, а не приговор: что с ним делать, решает норма вашего проекта.
Три вида, которые надо различать
Различает их форма кривой, а не подпись в таблице.
Отражательное
Узкий пик вверх, после которого уровень идёт ниже прежнего. Так выглядит граница двух сред: коннектор, механическое соединение, торец. Пик может быть узким настолько, что прореживание кривой его проглатывает — поэтому мы рисуем трассу так, чтобы этого не случалось никогда.
Неотражательное
Ступенька вниз без пика. Сварка или изгиб: среда не меняется, а часть света уходит. Отличить сварку от изгиба одной трассой нельзя — изгиб сильнее давит на длинной волне, и это видно, только если положить рядом 1310 и 1550 нм.

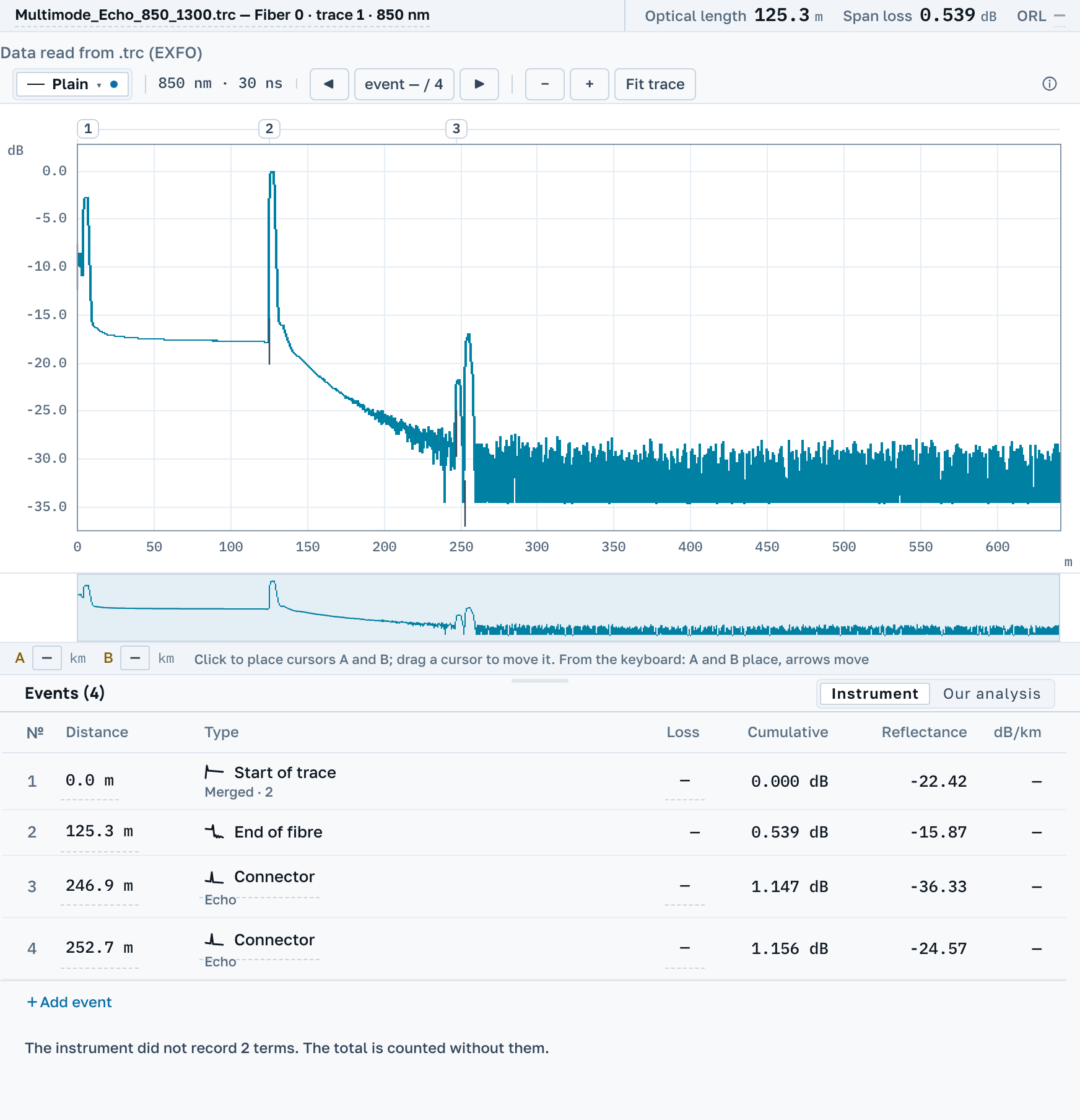

Призрак
Отражение, которого в волокне нет: свет успел отразиться дважды, и прибор нарисовал событие на удвоенном расстоянии. Признак — расстояние кратно расстоянию до сильного отражателя, а потерь при этом нет.
Конец волокна и то, что за ним
Конец — это обрыв кривой в шум, обычно с сильным отражением от торца. Всё, что нарисовано дальше, — уже не волокно, а шум приёмника, и события там не значат ничего. Смотреть туда стоит ровно по одной причине: если конец нашёлся заметно раньше проектной длины, замер поймал не тот участок или обрыв.
Почему наш список не совпадает с приборным
Прибор записывает в файл события, которые нашёл его собственный детектор при своих настройках порогов. Мы ищем заново и показываем оба списка, помечая, кто нашёл каждое событие — прибор, мы, или оба. Совпадают они далеко не всегда, и это нормально: пороги разные. Ни один из списков не отменяет другого — сравнить их и есть работа глазами, ради которой файл открывают.
Дальше
Детектор у нас один на файлы всех приборов: поведение не ветвится по названию модели, записанному в шапке, — его правят руками, и ветка уводила бы файл не туда.
